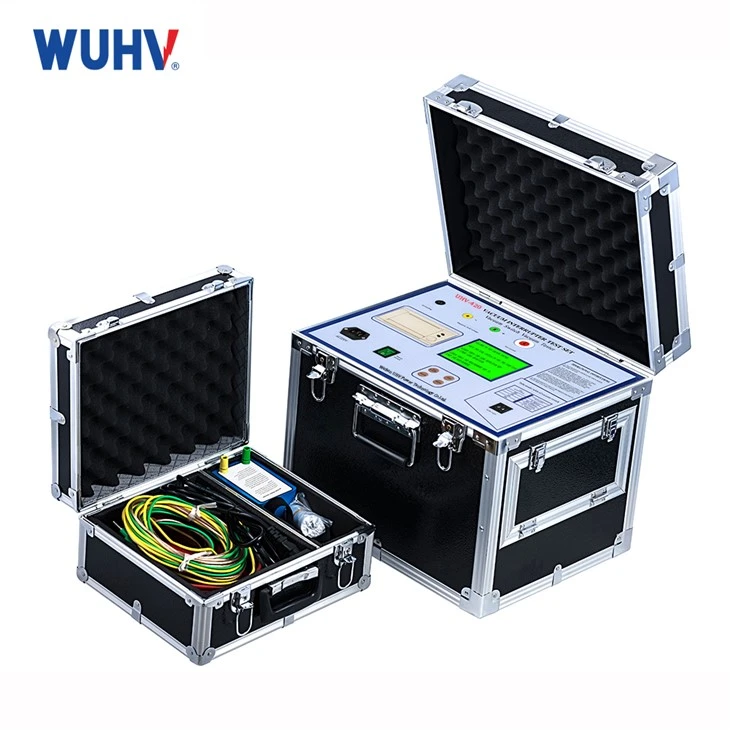

Analizator odklopnikov vakuumskega vezja

Analizator odklopnikov vakuumskega vezja je nepogrešljiva ključna naprava za vzdrževanje elektroenergetskega sistema. Z uporabo specifičnih fizičnih metod (predvsem metoda izpusta magnetnega krmiljenja ali kapacitivno metodo spajanja) hitro, natančno in nedestruktivno zazna notranjo raven vakuuma vakuuma. To določa, ali je temeljna komponenta vakuumskega stikala zdrava in je sposobna zanesljivo prekiniti tok in vzdrževati izolacijo. Izvajanje rednih testov na vakuumskem nivoju je ključni ukrep za zagotovitev varnega in stabilnega delovanja električne opreme.

1. Zagotovite varno in zanesljivo delovanje: Vakuumska stikala se za zatiranje električnih lokov zanašajo na visoko vakuumsko okolje znotraj prereza (običajno pod 10⁻⁴ PA). Če se vakuum poslabša (tj. Notranji tlak dvigne), njegova izolacija in zmogljivost za odmikanje ob loku močno pade, kar lahko povzroči preklopne okvare, omejitve ali celo eksplozije, resno ogroža varnost električnega sistema.

2.Preventivno vzdrževanje: Ravni vakuuma se lahko sčasoma postopoma znižujejo zaradi razpadenja tesnila ali iztekanja materiala. Redno testiranje določa skrite težave, preden pride do okvare, kar preprečuje poškodbe opreme in izpade električne energije.

3. Diagnoza o razmer: Ko stikalo okvare (npr. Ne uspe zdrži napetostnega testa, ima nenormalno preklop), je merjenje nivoja vakuuma ključni diagnostični korak.

4. Pregled prejemanja: Na novo nameščena stikala ali tisti z zamenjanimi prekinitvami potrebujejo vakuumsko testiranje, da potrdijo, da je njihov začetni pogoj usposobljen.

1.Magnetna metoda praznjenja krmiljenja (mainstream):

Nanesite visoko enosmerno napetost med premikajočimi se in fiksnimi stiki znotraj prereza.

Hkrati nanesete impulzno močno magnetno polje na zunanji ščit InRupterja (ali posebej zasnovano vzbujevalno tuljavo).

Pod močnim magnetnim poljem postanejo ionizirane preostale molekule plina znotraj interrupterja in tvorijo vrtljivi tok elektronov.

Ta ionizirani pretok elektronov trči v molekule plina, ki ustvarja ionski tok.

Izmerite velikost tega ionskega toka. V določenem območju je ionski tok linearno sorazmeren z notranjim tlakom plina (obratno raven vakuuma).

Instrument pretvori merjeno vrednost ionskega toka v ustrezno raven vakuuma (PA ali Torr) z uporabo kalibriranih krivulj ali algoritmov.

2. Metoda povezave / metoda faznega premika:

Uporablja dva serijska kondenzatorja, ki jih tvori premikajoči se kontaktni ščit in stik, pritrjen na ščitu, znotraj vakuumskega prereza.

Na vmesnik nanesite visoko napetost izmenične napetosti (običajno frekvence moči ali višje).

Izmerite tok puščanja, ki teče skozi te serijske kondenzatorje (ali izmeri potencial ščita).

Velikost uhajanja je tesno povezana z notranjo nivojo vakuuma (tlak plina). Višji vakuum pomeni manjši tok puščanja; Degradirani vakuum (višji tlak) povzroči znatno povečanje toka puščanja.

Instrument meri ta tok (ali z njimi povezani parametri) in ga pretvori v vakuumsko raven.

3. Druge metode: vključujejo impulzno magnetno metodo, fotoelektrično metodo itd., Čeprav so te manj pogoste kot zgoraj.
