Predstavitev izdelka

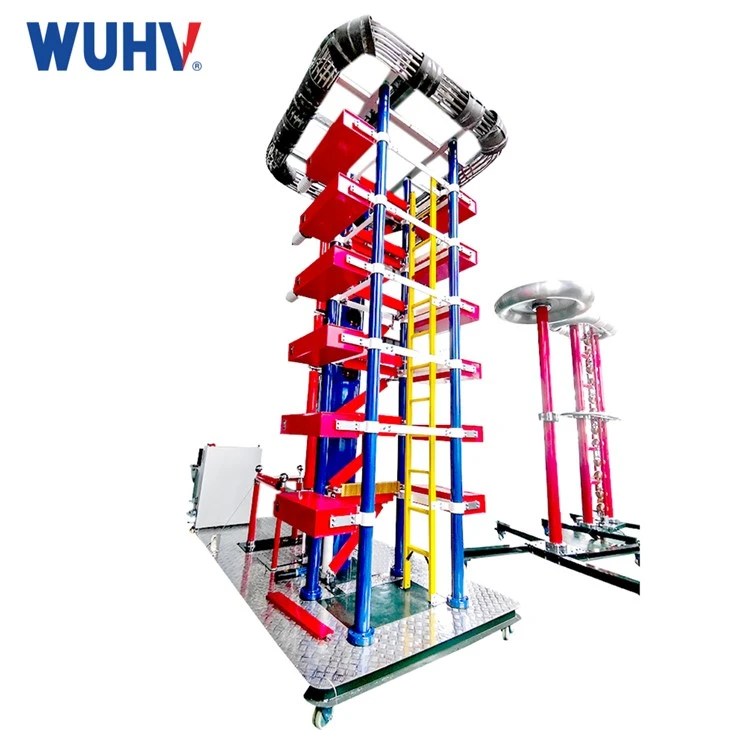

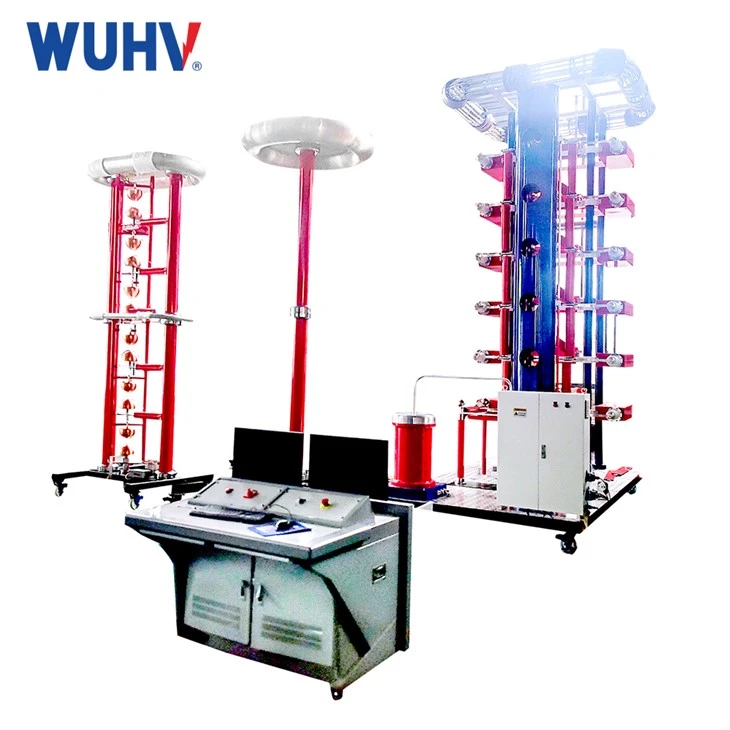

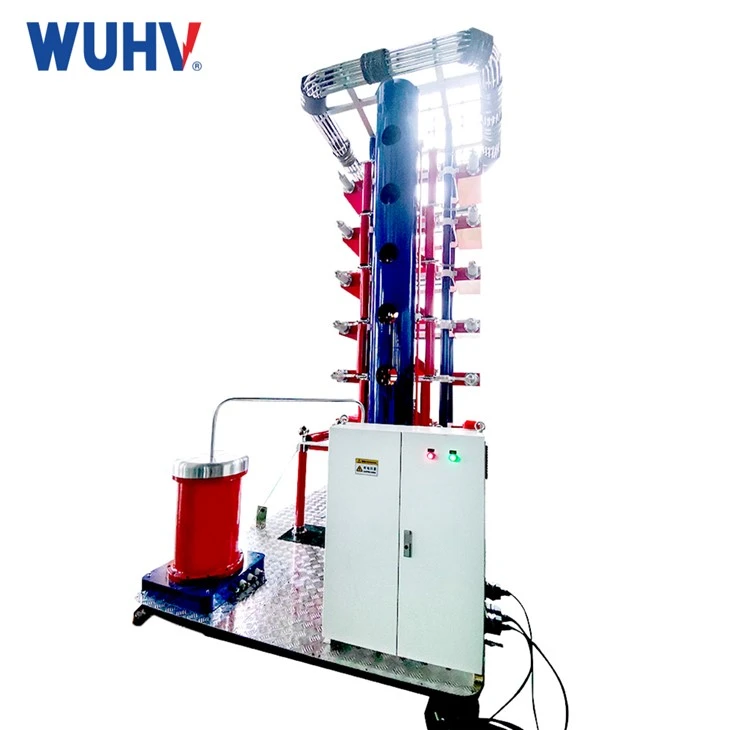

Komplet za testiranje impulzne napetosti strele je naprava za napajanje, ki posnema strelo in delovno prenapetost ter druge impulzne napetosti. Uporablja se predvsem pri izolacijski impulzni vzdržljivi napetosti in dielektričnih impulznih razpadih, razelektritvah in drugih preskusih za testiranje izolacijske učinkovitosti električne opreme. S simulacijo različnih valovnih oblik, kot so polni val napetosti impulza strele, izklopni val napetosti impulza strele in delovni impulzni napetostni val, lahko generator impulza strele natančno oceni odziv električne opreme v pogojih ekstremne napetosti.

Tehnični parametri

Raven napetosti	Konfiguracija	Testni predmet
100kV/5kJ
200kV5kJ	Brez naprave za prirezovanje, osciloskopa ali kartice za zajemanje	6-10KV nivojska stikala in izolatorji; Test polnega vala impulzne napetosti strele, valovna oblika 1,2/50us
200kV10kJ	Brez naprave za prirezovanje, osciloskopa ali kartice za zajemanje	6-10KV nivojska stikala in izolatorji; In test celotnega vala impulzne napetosti strele za transformatorje in medsebojne induktorje brez zahtev za preskus izklopa, valovna oblika 1,2/50us
200kV10kJ	Obstaja naprava za prirezovanje, osciloskop Tektronix 1102 ali kartica za pridobivanje	6-10KV nivojska stikala in izolatorji; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje z zahtevami glede valovne oblike 1,2/50us; Cut val 2-6us
300 kV 7,5 kJ	Brez naprave za prirezovanje, osciloskopa ali kartice za zajemanje	nivojska stikala in izolatorji 10-35KV; Test polnega vala impulzne napetosti strele, valovna oblika 1,2/50us
300kV15kJ	Brez naprave za obrezovanje, osciloskopa Tektronix 1102 ali kartice za zajemanje	nivojska stikala in izolatorji 10-35KV; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje brez zahtev za preskus izklopa valovne oblike, valovna oblika 1,2/50us
300kV15kJ	300kV eno-stopenjska izklopna naprava, osciloskop ali kartica za zajemanje	nivojska stikala in izolatorji 10-35KV; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje z zahtevami glede valovne oblike 1,2/50us; Cut val 2-6us
300kV30kJ	300 kV eno{1}}stopenjska izklopna naprava, osciloskop Tektronix 2012 ali kartica za zajemanje	nivojska stikala in izolatorji 10-35KV; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje z zahtevami glede valovne oblike 1,2/50us; Cut val 2-6us
400kV10kJ	Brez naprave za obrezovanje, osciloskopa	nivojska stikala in izolatorji 10-35KV; Test polnega vala impulzne napetosti strele, valovna oblika 1,2/50us
400kV20kJ	400 kV eno-stopenjska izklopna naprava, osciloskop	nivojska stikala in izolatorji 10-35KV; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje z zahtevami glede valovne oblike 1,2/50us; Cut val 2-6us
400kV20kJ	Brez naprave za prirezovanje, osciloskopa ali kartice za zajemanje	nivojska stikala in izolatorji 10-35KV; In test celotnega vala impulzne napetosti strele za transformatorje in medsebojne induktorje brez zahtev za preskus izklopa, z valovno obliko 1,2/50us;
400kV30kJ	300 kV eno-stopenjska izklopna naprava, osciloskop	nivojska stikala in izolatorji 10-35KV; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje z zahtevami glede valovne oblike 1,2/50us; Cut val 2-6us
400kV40kJ	Brez naprave za prirezovanje, osciloskopa ali kartice za zajemanje	nivojska stikala in izolatorji 10-35KV; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje z zahtevami glede valovne oblike 1,2/50us; Cut val 2-6us
600kV15kJ	600kV eno{1}}naprava za strmljenje, kartica za zbiranje	nivojsko stikalo 10-35KV; In test polnega vala impulzne napetosti izolatorja z zahtevami za testiranje strmih valov, valovna oblika 1,2/50us; Strm val
600kV30kJ	400 kV eno-stopenjska izklopna naprava, osciloskop	nivojska stikala in izolatorji 10-66KV; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje z zahtevami glede valovne oblike 1,2/50us; Cut val 2-6us
500kV30kJ	Enostopenjska naprava za obrezovanje, osciloskop
800kV20kJ		10-110KV nivojska stikala in izolatorji; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje brez zahtev za preskus izklopa valovne oblike, valovna oblika 1,2/50us
800kV40kJ	Brez naprave za obrezovanje, osciloskopa	10-110KV nivojska stikala in izolatorji; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje brez zahtev za preskus izklopa valovne oblike, valovna oblika 1,2/50us
800kV40kJ	800kV izklopna naprava, osciloskop	10-110KV nivojska stikala in izolatorji; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje z zahtevami glede valovne oblike 1,2/50us; Cut val 2-6us
800kV80kJ	800kV izklopna naprava, osciloskop	10-110KV nivojska stikala in izolatorji; In preskus impulzne napetosti polnega vala za transformatorje in medsebojne induktorje z zahtevami glede valovne oblike 1,2/50us; Cut val 2-6us

Previdnostni ukrepi

1. Zagotovite, da je oprema dobro ozemljena, da preprečite nesreče z električnim udarom, ki jih povzroči slaba ozemljitev.
2. Operaterji morajo imeti ustrezno varnostno znanje in veščine ter poznati korake delovanja in previdnostne ukrepe opreme.
3. Med uporabo je potrebno vzdrževati varno razdaljo, da se izognete poškodbam zaradi razelektritvene naprave generatorja impulzov strele.
4. Po uporabi je potrebno nemudoma izklopiti generator impulzov strele in izvesti vzdrževalna dela na opremi.

Vzdrževanje opreme

1. Za zagotovitev osebne varnosti in varnosti opreme je treba generator redno vzdrževati. Da bi preprečili nabiranje prahu, je treba generator redno brisati, zlasti površine izolacijske ploščadi, izolacijske palice itd. morajo biti čiste.
2. Med delovanjem in mirovanjem je treba generator zaščititi pred vlago. Ko je vlaga v okoliškem zraku dlje časa previsoka, ga je treba prezračiti in posušiti.
3. Po obdobju uporabe je treba vsakemu delu mehanskega menjalnika dodati mazalno olje.
4. Polprevodniško barvo na površini zgornje keramične puše v bližini srednje prirobnice visoko{1}}napetostnega usmerniškega transformatorja je treba dobro zaščititi; Če pride do močne korone zaradi obrabe ali okvare, je treba polprevodniško protikoronsko barvo razpršiti, da korona v bistvu izgine.
5. Če pride do puščanja olja ali neobičajnega hrupa v sestavnih delih generatorja, ga je treba prenehati uporabljati. Po popravilu in uspešno opravljenem testu se lahko vrne v uporabo.
6. Če impulzni sistem za vžig ne deluje pravilno, preverite, ali obstajajo kratki stiki ali odprti tokokrogi v različnih delih impulznega sistema za vžig in jih odpravite.
