AC resonančno test nabor

Glavna funkcija preskusnega nabora AC je izvedba napetostnih testov na električni opremi z visokonapetostnimi napetostmi (kot so kabli, transformatorji in stikala) za zaznavanje zmogljivosti napetosti opreme pod visokimi napetostnimi pogoji. Njeno delovno načelo je uporabiti resonančni učinek reaktorjev in kondenzatorjev, da zmanjšate reaktanco vezja in povečate tok pri resonančni frekvenci. Na ta način mora sistem uporabiti le nižjo vhodno moč (tj. Manjša vhodna napetost in tok), da ustvari visokonapetostno izhod v resonančni točki in s tem uporabi potrebno visoko napetost na preizkusnem napravi za testiranje, da zagotovi, da v dejanskem delovanju ne bo uspel.

Velika zmogljivost
Preskusni komplet AC resonance ima nazivno zmogljivost 4000KVA in lahko zagotavlja visokonapetostne izhode 200kV, 400kV in 800KV, pa tudi nazivna toka 20A, 10A in 5A. Ta zasnova visoke zmogljivosti in visoke napetosti omogočajo, da ustreza potrebam testiranja opreme z visoko močjo, kot so vzdržljivi napetostni testi visokonapetostnih kablov, transformatorjev in stikalnih naprav.

Nastavljivo frekvenčno območje

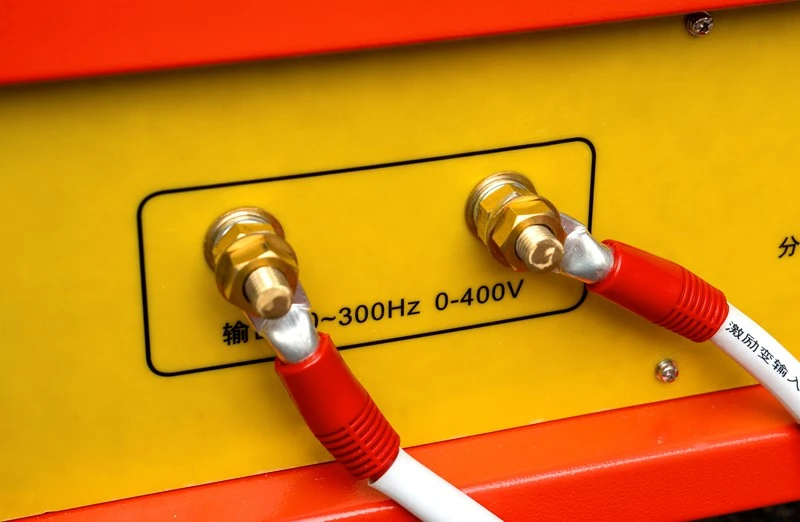

Območje obratovalnega frekvence preskusnega resonančnega seta je 30 do 300Hz in se lahko ujema z resonančno točko različne opreme s prilagajanjem frekvence. Ta nastavljiva frekvenčna zasnova omogoča preskusnem nizu, da se prilagodi potrebam testiranja različne opreme. Na primer, za transformator z resonančno frekvenco 45Hz lahko preskusni sistem prilagodi frekvenco na 45Hz, da doseže najboljši preskusni učinek.

Hitrost izkrivljanja nizke valovne oblike
Izhodna napetost preskusnega niza je sinusna valovna oblika s hitrostjo izkrivljanja valov, ki največ 1%, kar zagotavlja stabilnost in zanesljivost preskusne napetosti ter izogibanje preskusnim napakam, ki jih povzročajo nestabilne valovne oblike. V testu napetosti z visokonapetostnim napetostjo je zelo pomembno ohraniti stabilen izhod sinusa, saj lahko bolj realno simulira napetostno okolje opreme v dejanskem delu, tako da natančneje odraža delovanje opreme.

Odličen faktor kakovosti
Faktor kakovosti testne naprave lahko doseže več kot 30 pri frekvenci 45Hz. Faktor kakovosti je kazalnik za merjenje zmogljivosti resonančnega sistema. Večja je vrednost, nižja je izguba in višja je učinkovitost sistema pri resonanci. Značilnosti visoko kakovostnega faktorja omogočajo preskusni napravi, da doseže večjo napetost pri nižji vhodni moči, kar lahko učinkovito zmanjša porabo in stroške energije med preskusnim postopkom in je primerno za učinkovito dolgoročno testiranje.

Neprekinjene delovne sposobnosti
Testna naprava lahko neprekinjeno deluje 60 minut pod nazivno obremenitvijo. Ta stalna delovna sposobnost izvira iz njegovega učinkovitega hladilnega sistema in visoko temperaturno odpornih komponent. Hladilni sistem vključuje učinkovito hladilno toploto in prisilno zračno hladilno konstrukcijo, to je ventilator z veliko močjo, da sili pretok zraka, da se hitro odvzame toplota, ki nastane znotraj opreme; Hkrati hladilni hladilnik širi območje disipacije toplote in poveča učinek disipacije toplote. Poleg tega so komponente v napravi izdelane iz visokotemperaturnih materialov, ki so odporni na visoko temperaturo in se ne bodo deformirale tudi pri visokih temperaturah. Ti modeli zagotavljajo stabilnost in varnost opreme med dolgotrajnim visoko intenzivnim delom, zaradi česar je še posebej primeren za uporabo v scenarijih, ki zahtevajo dolgoročno neprekinjeno delo, kot so inšpekcijski pregledi električnega sistema in tovarniški inšpekcijski pregledi opreme.
