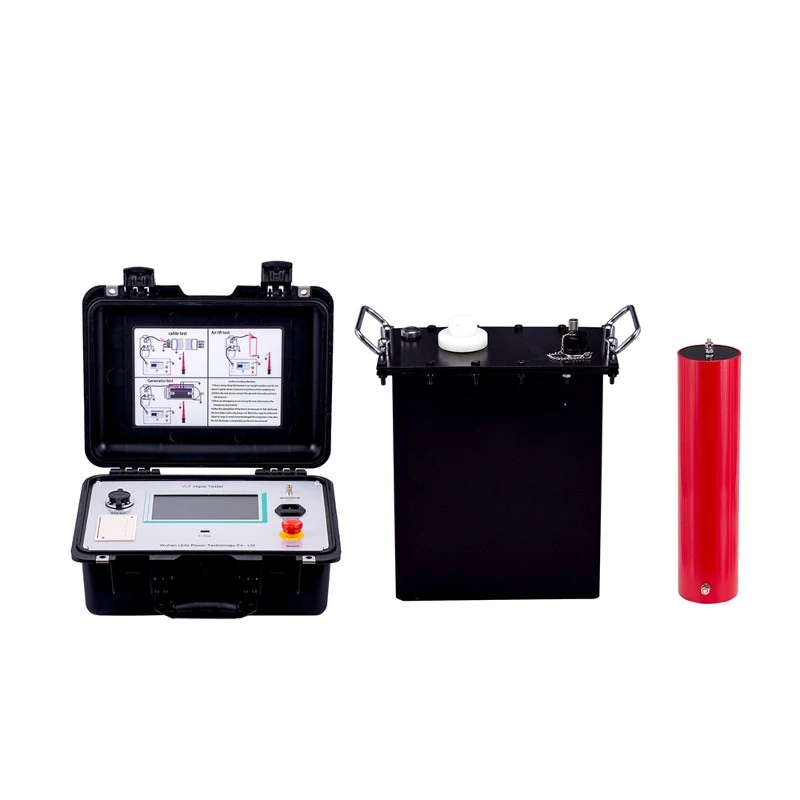

Kaj je80kV VLF tester?
Gre za specializiran instrument, ki se uporablja za izolacijsko diagnostiko in vzdrži testiranje napetosti srednje/visokonapetostnih napajalnih kablov (običajno ocenjeno 10kV do 35kV ali več). Ključne značilnosti:
1. Output Vrsta: ustvari zelo nizko frekvenco (VLF) AC visoka napetost, običajno 0.
2. Naravnana napetost: največja izhodna napetost 80kV vrha (ali enakovredna).
3. Funkcije:
VLF testiranje vzdrži: uporabi napetost VLF (npr. 1,5–3 × u₀) blizu/nad delovno napetostjo 15–60 minut za preverjanje celovitosti izolacije. Destruktivni/kvalifikacijski test.
Testiranje VLF tanδ (disipacijski faktor): meri dielektrično izgubo tangent (tanδ), njegov prirast (ΔtanΔ) ali disipacijski faktor (DF) za oceno staranja izolacije, vlage in razgradnje. Nestruktivni diagnostični test.
Merjenje delnega praznjenja (PD) (neobvezno): Poiščite okvare izolacije z uporabo namenskih senzorjev in programske opreme.
Ključne komponente in funkcije
Visokonapetostni generator: pretvori vhod z nizko napetostjo v 0. 1Hz/80kV izhod (resonant/pwm tehnologija).
Krmilna enota: Vmesnik zaslona na dotik za nastavitev parametrov (napetost, frekvenca, trajanje), spremljanje v realnem času (napetost, tok, tanδ) in shranjevanje podatkov.
Merilna enota: natančni senzorji za izračune napetosti/toka in tanδ/kapacitivnosti.
Dodatki: HV kabli, konektorji, terminalni adapterji.
Varnostna zaščita: Prekomerna/pretirana zaščita, odkrivanje bliskavice, zasilno zaustavitev, spremljanje tal, zaklep.
Upravljanje podatkov: USB/Bluetooth/WiFi za analizo izvoza in programske opreme PC.
IzborMerila
Ocena napetosti kabelske napetosti: 80kV kabli z oceno 20kV, 25kV ali 35kV (U₀). Višje napetosti (npr. 66kV) zahtevajo večje ali enake 130kV VLF preizkuševalce.
Dolžina kabla/kapacitivnost: zagotovite, da se trenutna zmogljivost preizkuševalcev izpolnjuje I =2 πfcvi =2} πfcv.
Potrebne funkcije: samo testiranje? TanΔ Diagnostics? Meritev PD?
Valovna oblika: Sinusni val (bližje frekvenci moči) v primerjavi s kosinusom (večja učinkovitost). Preverite specifikacije projekta.
Prenosljivost: omejitve teže/velikosti za uporabo na terenu.
Napajanje: vhodna napetost (npr. 220V enofazna).
Skladnost: standardi IEC, IEEE ali GB.
Blagovna znamka/podpora: Zanesljivost in storitev po prodaji.
Povzetek
The80kV VLF testerje ključnega pomena za sprejemanje, vzdrževanje in diagnozo napak sodobnih srednje/visoko napetostnih kablov (zlasti XLPE). Prinaša 0. 1Hz AC napetost (do 80kV), da učinkovito zazna pomanjkljivosti izolacije, hkrati pa omogoča prenosljivost polja. Izbira zahteva ujemanje parametrov kablov, potrebe po preskusih in pogoje mesta. Varnost mora biti vedno glavna prednostna naloga.
Če potrebujete pomoč pri izbiri določenega modela ali interpretacijo tehničnih specifikacij, delite blagovno znamko/model-bom zagotovil podrobno analizo.
