Pojav resonance je poseben pojav, ki se pojavlja v tokokrogih izmeničnega toka, zato je preučevanje pojava resonance zelo pomembno. V praktičnih vezjih se pogosto uporablja in včasih se je treba izogibati resonančnim situacijam. Za pasivno enovratno omrežje je vrednost njegove vhodne impedance ali admitanse običajno povezana s frekvenco vezja.
Pasivno enovratno omrežje, ki vsebuje induktorje in kondenzatorje, katerih vhodna impedanca ali admitansa je na splošno kompleksno število. Toda pri določenih specifičnih močnostnih frekvencah lahko namišljeni del vhodne impedance ali admitanse postane nič, impedanca ali admitanca pa kažeta čiste uporovne značilnosti, zaradi česar sta napetost in tok v vratih v fazi. Ko se ta pojav pojavi v pasivnem omrežju z enim vratom, se imenuje resonančno stanje.

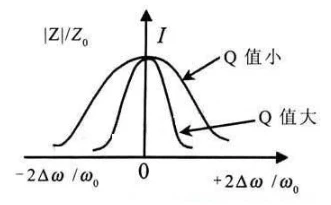

Značilnosti vzporednega resonančnega vezja LC so razmeroma zapletene in med številnimi značilnostmi je treba najprej razumeti njegove impedančne značilnosti. Karakteristična krivulja impedance vzporednega resonančnega vezja LC je prikazana na naslednji sliki.
1. Razumevanje značilnosti impedance med resonanco: Analizo principa delovanja vzporednih resonančnih vezij LC je treba razdeliti na tri frekvenčne točke in pasove, in sicer med resonanco, ko je frekvenca vhodnega signalavišja od resonančne frekvence in ko je frekvenca vhodnega signala nižja od resonančne frekvence.
Ko je frekvenca vhodnega signala enaka resonančni frekvenci, vezje resonira in impedanca vzporednega resonančnega vezja LC je na svojem največjem stanju, kar je lahko enakovredno čistemu uporu. V tem času je signalni tok, ki teče skozi celotno resonančno vezje, minimiziran. Pri analizi vezja je to najpomembnejša točka.
Zapomnite si eno stvar: značilnosti impedance vzporednih resonančnih vezij LC so ravno nasprotne tistim pri resonančnih vezjih serije LC. Ko si zapomnimo impedančne značilnosti enega tokokroga, si je enostavno zapomniti impedančne značilnosti drugega vezja.
2. Razumevanje impedančnih karakteristik, ko je vezje razglašeno. Ko je frekvenca vhodnega signala višja ali nižja od resonančne frekvence, je vzporedno LC vezje v razglašenem stanju in impedanca vezja je manjša kot takrat, ko je v resonanci.
Ko je frekvenca višja od resonančne frekvence, se impedanca vzporednega tokokroga LC zmanjša in je enakovredna kondenzatorju. Ko se frekvenca poveča, se impedanca kapacitivnosti kondenzatorja C1 zmanjša, impedanca induktivnosti pa se poveča. Komponente z nižjo impedanco igrajo glavno vlogo v vzporednem vezju, zato se v tem času impedanca zmanjša in je enakovredna kondenzatorju.
Ko je frekvenca nižja od resonančne frekvence, se zmanjša tudi impedanca vzporednega tokokroga LC, vendar je enakovredna induktorju. Ker se frekvenca zmanjša, se kapacitivnost kondenzatorja C1 poveča, induktivnost induktorja L1 pa zmanjša. V vzporednem vezju ima glavno vlogo induktor L1, ki ima manjšo impedanco. Zato je, ko se impedanca zmanjša, enakovredna induktorju.
3. Obvladovanje podrobnosti pri analizi tokokroga Iz karakteristične krivulje impedance vzporednega resonančnega tokokroga LC je razvidno, da je impedanca resonančnega tokokroga največja pri frekvenci f0. Ko je frekvenca višja ali nižja od f0, se impedanca zmanjša in moč obdelave signala je šibkejša kot pri frekvenci f0. Višja ali nižja kot je frekvenca, manjša je impedanca in šibkejša je sposobnost obdelave signala vzporednega resonančnega vezja LC. To je treba prepoznati pri analizi vezja.
