V vezju, kjer so upori, kondenzatorji in induktorji povezani zaporedno, se vloga induktivnega reaktanca Xl in Xc neposredno odšteje. Če so izpolnjeni določeni pogoji, na primer Xl=Xc, je reaktanca vezja enaka nič, tokovne in napetostne faze v vezju so enake in med uporom, induktorjem ali kondenzatorjem ni izmenjave reaktivne moči. To stanje vezja se imenujeserijska resonanca.

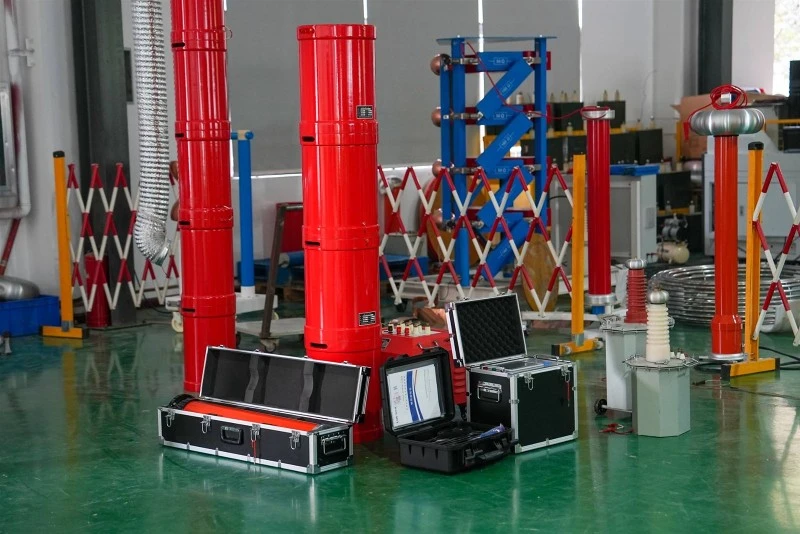

Theserijska resonancaTest vzdržljive napetosti je nova metoda visokonapetostnega testiranja, ki uporablja induktivnost reaktorja in kapacitivnost preskusnega predmeta za oblikovanje serijskega vezja LC, prilagodi izhodno napetostno frekvenco napajalnika s spremenljivo frekvenco, doseže serijsko resonanco in pridobi visoko napetost na preskusnem predmetu. Strokovnjaki so ga dobro sprejeli in se široko uporablja doma in v tujini.
Pogoji za nastanekserijska resonanca:
X L =X C
Zaradi visoke napetosti, ki jo ustvarjaserijska resonancav L in C lahko povzroči poškodbe zaradi okvare tuljav ali kondenzatorjev. Zato se je treba v elektroenergetiki čim bolj izogibati zaporedni resonanci, še posebej pomembno pa je, da za odkrivanje napajalnih sistemov uporabljamo naprave za testiranje serijske resonance.
Med resonanco je resonančni tok serijskega tokokroga neskončen; Resonančna napetost vzporednega tokokroga je neskončna (teoretična vrednost). V zaporednem vezju uporov in induktorjev se pojav napajanja, napetosti in toka v fazi imenuje serijska resonanca. Njegove značilnosti so: vezje je čisto uporovno, napajanje, napetost in tok so v fazi, reaktanca X je enaka 0, impedanca Z pa je enaka uporu R. V tem času je impedanca vezja najmanjša, tok je največji in na induktivnosti in kapacitivnosti se lahko ustvarijo visoke napetosti, ki so večkrat višje od napajalne napetosti. zatoserijska resonancaje znana tudi kot napetostna resonanca.
Resonančna napetost je superponirana z izvirno napetostjo in vzporedno resonanco: V vzporednih tokokrogih uporov, kondenzatorjev in induktorjev se pojav, ko sta napetost na sponki vezja in skupni tok v fazi, imenuje vzporedna resonanca. Njegove značilnosti so, da je vzporedna resonanca popolna kompenzacija in napajalniku ni treba zagotavljati jalove moči, temveč le aktivno moč, ki jo zahteva upor. Med resonanco je skupni tok vezja minimiziran, tok veje pa je pogosto večji od skupnega toka v vezju. Zato vzporedno resonanco imenujemo tudi tokovna resonanca.
Resonančni pogoj vezja je Xc=Xl, to je ω L=1/ω C, iz katerega je inherentno resonančno stanje vezja mogoče dobiti kot f0=1/(2 π√ LC). Pogoj impedance: Po resonanci imaginarni deli enakega predznaka in nasprotnega predznaka. Zaporedna impedanca je enaka 0, vzporedna impedanca pa neskončno. Pri resonanci je resonančni tok serijskega tokokroga neskončen; Resonančna napetost vzporednega tokokroga je neskončna (teoretična vrednost). Ali z drugimi besedami:
(1) V serijskem vezju je imaginarni del celotne vhodne impedance enak nič (resonanca se nanaša na to, da sta izhodna napetost in tok v fazi)
(2) V vzporednih tokokrogih je imaginarni del skupne vhodne admitanse enak nič
V izmeničnem tokokrogu s komponentami upora R, induktorja L in kondenzatorja C je napetost na obeh koncih tokokroga na splošno drugačna v fazi od toka v njem. Če prilagodimo parametre ali močnostno frekvenco komponent vezja (L ali C), lahko naredimo njihove faze enake in celotno vezje je videti čisto uporovno. Ko vezje doseže to stanje, se to imenuje resonanca.
V zaporednem vezju, sestavljenem iz uporov, induktorjev in kondenzatorjev,serijska resonancase zgodi, ko je kapacitivnost reaktanca XC=induktivnost reaktanca XL enaka in sta faza napetosti U in toka I v vezju enaki. Ko v vezju pride do serijske resonance, je impedanca vezja Z=√ R2+XC-XL2=R, skupna impedanca v vezju najmanjša in tok bo dosegel največjo vrednost.
V sinusnem izmeničnem tokokrogu s komponentami R, L in C sta napetost in tok na obeh koncih tokokroga na splošno različni fazi. Če se vrednosti parametrov sestavnih delov vezja spremenijo ali prilagodi frekvenca napajanja, sta lahko napetost in tok vezja v fazi, kar povzroči, da ima impedanca vezja lastnosti upora. Vezje v tem stanju se imenuje resonanca. Glede na različne oblike povezav tokokrogov lahko resonančne pojave razdelimo na zaporedno resonanco in vzporedno resonanco. V zaporednem vezju R, L in C, ko je XL=XC v vezju, kot impedance ∧=0, kar pomeni, da sta napajalna napetost in tok v fazi, se ta pojav imenujeserijska resonancaZnačilnosti serijske resonance: Ko pride do resonance, impedanca doseže svojo najmanjšo vrednost, ker je induktivnost XL enaka kapacitivnosti XC, kar ima za posledico uporovno vezje.
