Kakšni so pogoji zaserijska resonancase zgoditi? Wuhan UHV je specializirano za proizvodnjoserijska resonanca, s širokim izborom izdelkov in profesionalnim električnim testiranjem. Najtiserijska resonanca, izberite Wuhan UHV.
V zaporednem vezju, sestavljenem iz uporov, induktorjev in kondenzatorjev, ko je kapacitivnost reaktanca XC=induktivnost reaktanca XL enaka, pride do serijske resonance in sta fazi napetosti U in toka I v vezju enaki. Ko v vezju pride do serijske resonance, je impedanca vezja Z=√ R2+XC-XL2=R, skupna impedanca v vezju najmanjša in tok bo dosegel največjo vrednost. To lahko ustvari visoke napetosti na induktorjih in kondenzatorjih, ki so večkrat večje od napajalne napetosti, zato je serijska resonanca znana tudi kot napetostna resonanca.

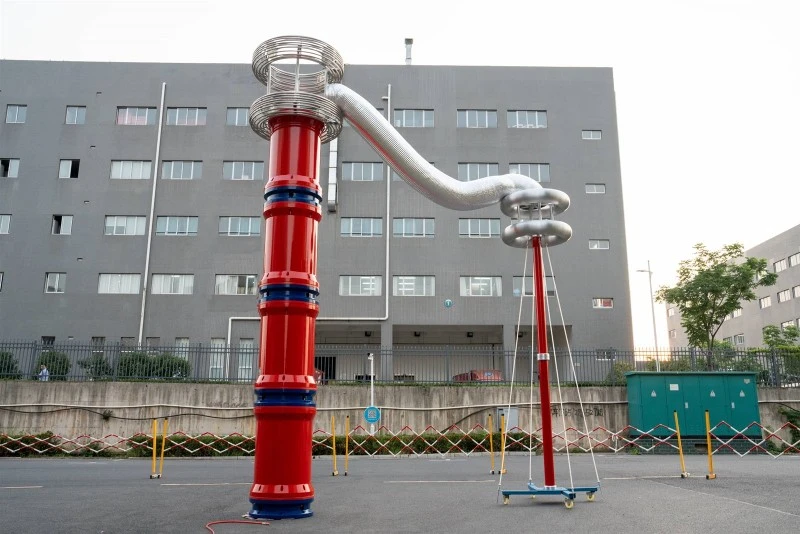

Serijska resonancadelimo na frekvenčno modulacijo in indukcijsko modulacijo. Na splošno je sestavljen iz napajalnika s spremenljivo frekvenco, vzbujalnega transformatorja, reaktorja in kapacitivnega delilnika napetosti. Kondenzator in reaktor preskusnega vzorca tvorita zaporedno resonančno povezavo; Napetostni delilnik je povezan vzporedno s preskusnim vzorcem, da izmeri resonančno napetost na preskusnem vzorcu in zagotovi prenapetostni zaščitni signal.
Test vzdržljive napetosti serijske resonance je nova metoda visokonapetostnega testiranja, ki uporablja induktivnost reaktorja in kapacitivnost preskusnega predmeta za oblikovanje serijskega vezja LC, prilagodi izhodno napetostno frekvenco napajalnika s spremenljivo frekvenco, doseže zaporedno resonanco in pridobi visoko napetost na preskusnem predmetu. Strokovnjaki so ga dobro sprejeli in se široko uporablja doma in v tujini.
Trenutno smo razvili veliko instrumentov za odkrivanje, ki uporabljajo principserijska resonanca, vključno z napravami za serijsko resonančno testiranje, kabelskimi napravami za serijsko resonančno testiranje s spremenljivo frekvenco, napravami za serijsko resonančno testiranje s spremenljivo frekvenco postaj in resonančnimi ojačevalnimi napravami za pregled CVT.
Glede na načelo resonance vemo, da ko je vrednost induktivnosti X1 tokovnega reaktorja L enaka vrednosti kapacitivnosti Xc v vezju, vezje doseže resonančno stanje. V tem času samo upor vezja R porablja aktivno moč v vezju, medtem ko jalova moč niha naprej in nazaj med reaktorjem in kondenzatorjem preskusnega vzorca, s čimer ustvarja visoko napetost na preskusnem vzorcu.
Pogoji za pojav serijske resonance:
X L =X C
Zaradi visoke napetosti, ki nastane zaradi serijske resonance v L in C, lahko povzroči poškodbe zaradi okvare tuljav ali kondenzatorjev. Zato je v elektroenergetikiserijska resonancase je treba čim bolj izogibati, za odkrivanje elektroenergetskega sistema pa bodo uporabljene tudi serijske naprave za testiranje resonance.
Prednosti serijske resonance
1. Zahtevana moč je močno zmanjšana. Naprava za serijsko serijsko resonančno testiranje uporablja resonančne reaktorje in kapacitivnost preskusnega predmeta za ustvarjanje resonance, s čimer se doseže zahtevana visoka napetost in visok tok. V celotnem sistemu mora napajanje zagotavljati samo aktivni odjemni del sistema. Zato je potrebno napajanje za preskus samo 1/Q-kratnik preskusne zmogljivosti (Q je faktor kakovosti).
2. Teža in prostornina opreme sta se močno zmanjšali. Pri serijskem resonančnem napajalniku nista odpravljena le velika-naprava za regulacijo napetosti in običajni visoko{3}}napajalni frekvenčni preskusni transformator, ampak resonančno vzbujalno napajanje zahteva samo 1/Q preskusne zmogljivosti, kar močno zmanjša težo in prostornino sistema, običajno 1/5-1/10 navadnih preskusnih naprav.
3. Izboljšajte valovno obliko izhodne napetosti. Resonančni napajalnik je resonančno filtrirno vezje, ki lahko izboljša popačenje valovne oblike izhodne napetosti, pridobi dober sinusni val in učinkovito prepreči lažno razpad preskusnega vzorca, ki ga povzročijo harmonični vrhovi.
4. Preprečite, da bi veliki tokovi-kratkega stika zažgali točko napake. V resonančnem stanju, ko se poruši šibka točka izolacije preskusnega vzorca, se tokokrog takoj razglasi (kapacitivnost se spremeni, ne izpolnjuje resonančnega pogoja) in tok tokokroga se hitro zmanjša na 1/Q običajnega preskusnega toka. Vendar pa se pri uporabi vzporednih resonančnih ali tradicionalnih preskusnih transformatorjev za preizkušanje vzdržljive napetosti izmeničnega toka razgradni tok takoj poveča za več desetkrat. V primerjavi s tema dvema se tok kratkega-stika stokrat razlikuje od toka prekinitve. Torej lahko serijska resonanca učinkovito prepozna izolacijske slabosti brez skrbi, da bi veliki tokovi kratkega-stika zažgali točko napake.
5. Ne bo obnovitve prenapetosti. Ko preskusni vzorec doživi okvaro in preboj, zaradi izgube resonančnih pogojev visoka napetost takoj izgine, oblok takoj ugasne, zaščitno vezje naprave se aktivira in izhod se prekine.
