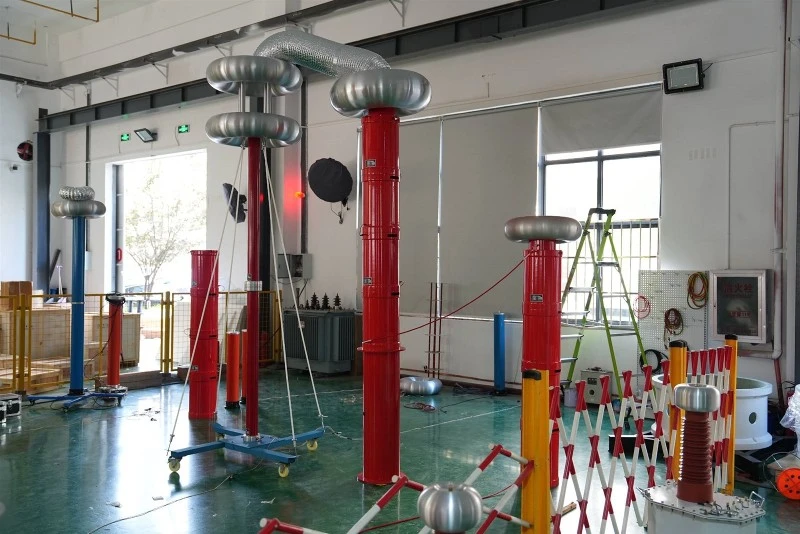

Celoten kompletpreskusna oprema za serijsko resonančno pretvorbo frekvenceje naprava za testiranje serijske resonance, ki uporablja nastavljeno induktivnost in kapacitivnost obremenitve za ustvarjanje serijske resonance močnostne frekvence in pridobitev preskusne napetosti frekvence moči. Celoten sklop opreme za serijsko resonančno preizkušanje frekvenčne pretvorbe je sestavljen iz izolacijskega transformatorja, napajalnika za regulacijo frekvence in napetosti, vzbujalnega transformatorja, reaktorja, kondenzatorskega delilnika napetosti itd.; Napetostni delilnik je povezan vzporedno s preskusnim objektom, resonančna napetost na preskusnem objektu pa se izmeri z uporabo opreme za serijsko resonančno preskusno pretvorbo frekvence, da se pridobi prenapetostni zaščitni signal; Izhodna moč frekvenčne modulacije je povezana s serijskim resonančnim krogom prek vzbujalnega transformatorja, ki zagotavlja vzbujalno moč za serijsko resonanco
Preskus vzdržljive napetosti AC različnih velikih energetskih transformatorjev, električnih kablov, parnih turbin, hidrogeneratorjev in druge kapacitivne opreme je treba izvajati redno v strogem skladu s preskusnimi postopki; V pogojih električne frekvence je zaradi velike kapacitivnosti preskušanca ali zahtev po visoki preskusni napetosti razmeroma visoka tudi zmogljivost napajanja preskusne naprave. Tradicionalne naprave za vzdržljivo napetost električne frekvence so zajetne, težke, težko jih je izvesti na-gradbišču, jih je težko kombinirati in imajo slabo prilagodljivost. Boljša metoda je uporabaserijska resonancaza testiranje napetosti.
Ko je preskus serijske resonance frekvenčne pretvorbe končan in nastavljen kot preskus vzdržljive napetosti, se izvede frekvenčna modulacija pri začetni napetosti na podlagi izračunane frekvence. Najprej preverite ozemljitev. Celoten komplet opreme za serijsko resonančno testiranje pretvorbe frekvenc mora biti dobro ozemljen. Točko ozemljitve eksperimentalne opreme in točko ozemljitve jedra generatorja je treba ozemljiti hkrati. Poleg tega komponente za merjenje temperature in rotorji generatorjev zahtevajo tudi zaščitno ozemljitev. Vendar med poskusom frekvenčne modulacije rezultati niso bili idealni in frekvenca ni izpolnjevala zahtev glede frekvence napajanja. Po prekinitvi električnega toka je bilo zunanje ožičenje pravilno in domnevno je bilo prizadeto postavitev obeh reaktorjev. Vrednost induktivne reaktanse je bila spremenjena, razdalja in položaj reaktorjev sta bila ponovno nastavljena in najdena je bila resonančna točka močnostne frekvence 50 Hz. Napetost je bila povečana in vrednost vzdržljive napetosti je bila vzdrževana eno minuto. Preizkus vzdržljive napetosti med močnostno frekvenco je potekal gladko. S tem poskusom smo si nabrali dragocene izkušnje pri preskusu vzdržljive napetosti velikih visoko{11}}napetostnih motorjev.
V praktičnih aplikacijah je bilo ugotovljeno, da ko napetost naraste blizu preskusne napetosti, je hitrost dviga napetosti prehitra in nihanje napetosti veliko, kar lahko celo povzroči napetostno zaščito. Zato je treba znova zagnati test, kar pa ne prispeva k varnosti opreme. Vendar, če je vrednost napetostne zaščite nastavljena previsoko, celoten kompletoprema za resonančno testiranje serije s spremenljivo frekvencone more učinkovito zaščititi testirane opreme pred prenapetostjo.
Obstaja več načinov za izboljšanje stabilnosti preskusna oprema za serijsko resonančno pretvorbo frekvence:
1. Izberite odstopanje od resonančne frekvence za testiranje. Vemo, da mora biti vrednost Q čim večja za zmanjšanje zmogljivosti testnega transformatorja. Ko pa je vrednost Q velika in odstopa od resonančne frekvence, je hitrost razmeroma počasna. Zato se lahko odločimo, da odstopamo od resonančne frekvence, da povečamo napetost in zmanjšamo hitrost naraščanja napetosti, če to dopušča zmogljivost resonančne preskusne opreme s spremenljivo frekvenco.
2. Prilagodite faktor kakovosti vezja. Iz Q=Uc/U=1/ω CR je razvidno, da je za zmanjšanje vrednosti q potrebno povečati upor vezja. Na ta način je treba povečati tudi izhodno zmogljivost vzbujalnega transformatorja, da dosežemo preskusno napetost. Zato je treba to metodo pri uporabi za celoten sklop resonančne testne opreme s spremenljivo frekvenco izvajati pod pogoji dovoljene zmogljivosti.
3. Zahteve za odpornost na ozemljitev. Ozemljitvena žica mora biti zanesljivo povezana z ozemljitvenim telesom, z ozemljitvenim uporom manj kot 4 Ω.
