Naprava za resonančno testiranje niza močnostnih frekvenc? Wuhan UHV je specializirano za proizvodnjoserijska resonanca, s širokim izborom izdelkov in profesionalnim električnim testiranjem. Najtiserijska resonanca, izberite Wuhan UHV.

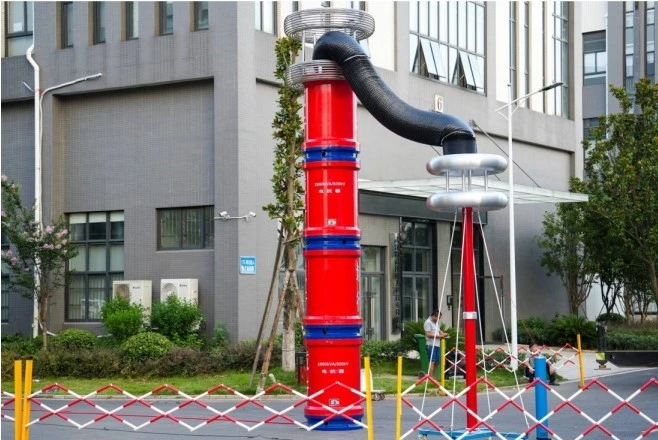

Thenaprava za resonančno testiranje serije močnostne frekvenceuporablja nastavljeno induktivnost in obremenitveno kapacitivnost za ustvarjanje serijske resonance močnostne frekvence, da dobi preskusno napetost močnostne frekvence.Serijska resonancasestoji iz izolacijskega transformatorja, napajalnika za regulacijo frekvence in napetosti, vzbujalnega transformatorja, reaktorja in kapacitivnega delilnika napetosti. Kondenzator in reaktor preskusnega vzorca tvorita zaporedno resonančno povezavo; Napetostni delilnik je povezan vzporedno s preskusnim vzorcem za merjenje resonančne napetosti na preskusnem vzorcu in zagotavlja prenapetostni zaščitni signal; Izhodna moč frekvenčne modulacije je povezana s serijskim resonančnim krogom prek vzbujalnega transformatorja, ki zagotavlja vzbujalno moč za serijsko resonanco.
Thenaprava za resonančno testiranje serije močnostne frekvencese večinoma uporablja za frekvenčno pretvorbo AC vzdržljive napetosti 10kV, 35kV in 110kV navzkrižno povezanih gumijastih napajalnih kablov, 66kV, 110kV in 220kV kombiniranih električnih naprav (GIS) in frekvenčni preizkus AC vzdržljivosti napetosti hidravličnih in toplotnih generatorjev ali energetskih transformatorjev. Osnovno načelo je uporaba nastavljivega (30-300Hz) XZ-L indukcijskega generatorja močnostne frekvence z opremo za vzdržljivo napetost izmeničnega toka za ustvarjanje preizkusne napetosti izmeničnega toka prek resonance s preskušanim kondenzatorjem. Zaradi velike kapacitivnosti kablov so tradicionalni preskusni transformatorji močnostne frekvence zajetni, zajetni in jih je težko dobiti na kraju samem z visokimi tokovi. zatoserija resonančne opreme za testiranje vzdržljive napetosti ACse na splošno uporablja. Njegovo vhodno moč je mogoče znatno zmanjšati, težo je mogoče zmanjšati in je enostaven za uporabo in transport. V začetni fazi so se običajno uporabljale serijske resonančne naprave indukcijskega tipa (50 Hz), vendar imajo slabosti, kot sta slaba avtomatizacija in visok hrup. Zato se danes večinoma uporablja resonanca frekvenčne pretvorbe, ki lahko doseže višji faktor kakovosti (vrednost Q) in ima prednosti, kot so samodejno uglaševanje, več zaščit, zmanjšanje hrupa, prilagodljive metode kombiniranja in majhna teža na kos.
Značilnosti resonančne preskusne naprave za niz moči
1. Ima več funkcij, vključno s popolnoma avtomatsko (samodejno uglaševanje, samodejno ojačevanje), popolnoma ročno (ročno uglaševanje, ročno ojačevanje) in pola-samodejno (samodejno uglaševanje, ročno ojačevanje in ročno uglaševanje, samodejno ojačevanje), in ga je mogoče prosto preklapljati in uporabljati;
2. Opremljen z nastavitvami za preskusno napetost, čas pritiska, nastavitev toka alarma, nastavitev napetosti alarma, frekvenčno območje in začetno napetost;
3. Opremljen s funkcijo zaščite pred praznjenjem, bo v primeru preskoka preskusnega vzorca ali nenadne izgube resonance v resonančnem krogu zaradi drugih razlogov napajalnik za krmiljenje spremenljive frekvence takoj samodejno in hitro prekinil izhod ter prikazal vrsto zaščite in vrednost preskočne napetosti;
4. Izmerite in prikažite pomembne informacije, kot so izhodna napetost, izhodna frekvenca, čas pritiska in vrsta zaščitnega delovanja. Napetost bo po zaključku preskusa samodejno padla na nič;
5. Velik LCD s polno kitajsko vmesniško platformo, polno delovanje zaslona na dotik, shranjevanje podatkov
Tehnične lastnosti
1. Napredna digitalna in napajalna tehnologija: Napajalna naprava uporablja najnovejši inteligentni napajalni modul (IPM), predstavljen v tujini, ki združuje pogon, zaščito in pretvorbo moči, kar močno izboljša zanesljivost celotnega stroja ter zmanjša prostornino in težo.
2. Popolna zaščitna funkcija:
Prenapetostna zaščita: vrednost zaščite je mogoče nastaviti, čas delovanja pa je krajši od 1 milisekunde;
Dvojna zaščita pred prevelikim tokom in pregrevanjem: kombinacija samo-zaščite naprav z visoko-močjo z zaščito programske opreme, s časom delovanja manj kot 10 mikrosekund;
Zaščita pred preskokom: čas delovanja je krajši od 1 milisekunde in vrednost napetosti prebliska se lahko zabeleži;
Zaščita ničelnega položaja: zagon brez napetosti.
3. Edinstveni štirje načini dela:
Ročni test: ročno iskanje resonančne točke in ročno povečanje napetosti na zahtevano raven ter avtomatski čas po pritisku na gumb;
Samodejni preizkus: samodejno poišče resonančno točko glede na nastavitve, nato se samodejno dvigne na nastavljeno napetost in samodejno začne meriti čas;
Samodejno uglaševanje in ročno povečanje: po samodejnem iskanju resonančne točke v skladu z nastavitvami je treba napetost ročno dvigniti na želeno vrednost in pritisniti bo gumb "samodejno merjenje časa", da se samodejno meri;
Ročna nastavitev samodejne ojačitve: ročno poiščite resonančno točko in samodejno povišajte čas po samodejni ojačitvi glede na nastavitve.
