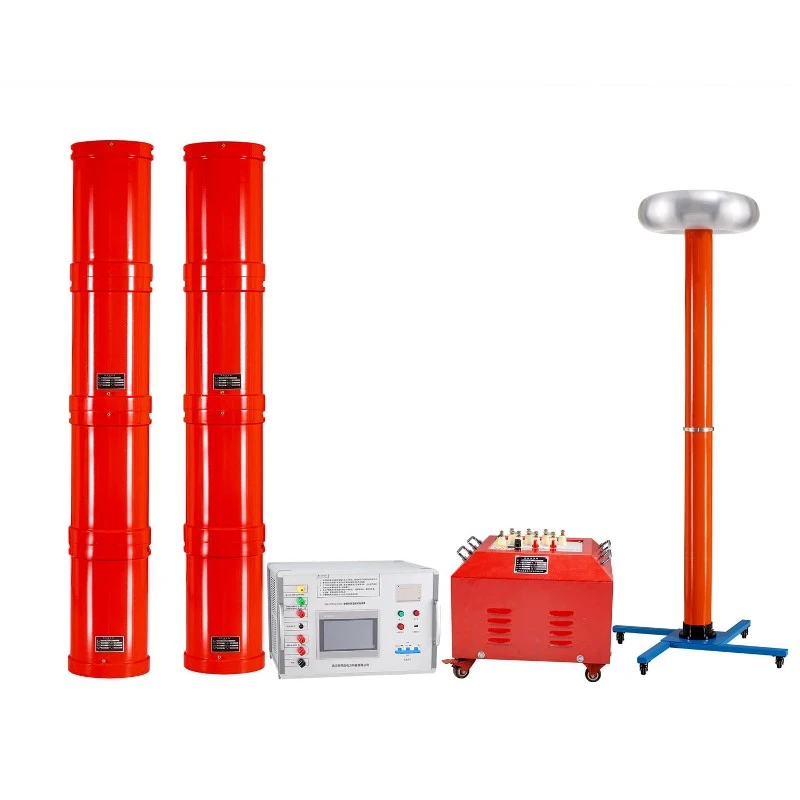

Kakšni so previdnostni ukrepi in prednosti uporabe aresonančna preskusna naprava s spremenljivo frekvenco? Wuhan UHV je specializirano za proizvodnjo serijskih resonančnih naprav s širokim izborom izdelkov in profesionalnim električnim testiranjem. Pri iskanjuserije resonančnih naprav, izberite Wuhan UHV.
Prvi pomen vrednosti Q - shranjevanje in poraba energije
Iz energetskega razmerja med resonanco serijskega vezja RLC je razvidno, da razmerje w proti w odraža učinkovitost shranjevanja energije v resonančnem vezju. Faktor kakovosti resonančnega vezja (vrednost Q je enaka 27c-kratnemu razmerju med energijo, shranjeno v resonančnem vezju, in energijo, porabljeno v vsakem ciklu. Večja kot je vrednost Q, manjša je poraba energije v primerjavi s shranjeno energijo, to pomeni, večja kot je učinkovitost shranjevanja energije resonančnega vezja, manjša poraba energije je potrebna za shranjevanje enake energije; manjši prepustni pas shrani več energije. Energija, ki jo dovaja napajalni krog, je v celoti porabi upor R, medtem ko je proces shranjevanja in praznjenja dinamične komponente popolnoma zaključen, to pomeni, da komponenta za shranjevanje energije ne izmenjuje energije z napajalnikom. To je prvi in najpogostejši pomen vrednosti Q resonančnega vezja. Ta pomen velja za vse resonančne sisteme (mehanske, elektromagnetne, optične itd.). resonančne votline se nanašajo na ta pomen. V laserjih obstaja tako imenovana tehnologija "Q-switching", ki v tem smislu uporablja koncept "vrednosti Q".
Drugi pomen vrednosti Q - Dodelitev napetosti
In resonance, generally Q>l, U-U, U-U-QU>U, to pomeni, da je napetost induktorja in kondenzatorja enaka in je Q-krat (deset do stokrat) napetosti vira signala. Zato je serijsko resonančno vezje znano tudi kot napetostno resonančno vezje. Ta značilnost serijskega resonančnega vezja nam omogoča metodo za merjenje vrednosti Q reaktivnega elementa. Najpogosteje uporabljen instrument za merjenje vrednosti Q, Q meter, je izdelan po zgornjem principu. Na primer, ko je vrednost Q resonančnega vezja 100, bo napetost na kondenzatorju ali induktorju med resonanco dosegla 600 V, če se na oba konca vezja uporabi napetost 6 V. Če tega v praksi ne opazimo, bo zelo nevarno. Da bi se izognili okvari opreme vezja (L, C itd.), se je treba čim bolj izogibati resonanci; V elektronskih vezjih se ta metoda običajno uporablja za pridobivanje visoke napetosti
Tretji pomen vrednosti Q - frekvenčna selektivnost
Za serijsko vezje RLC, ko je priključen vir sinusnega AC signala s konstantno amplitudo napetosti in zvezno nastavljivo frekvenco, se tok, napetost, impedanca, fazna razlika itd. v vezju spreminjajo s frekvenco. To razmerje s frekvenco imenujemo frekvenčna karakteristika. Krivulja, ki prikazuje razmerje med tokom, napetostjo in frekvenco, se imenuje resonančna krivulja. Slika 5 prikazuje parameter vezja Z, ki se spreminja s frekvenco vira signala. Krivulja efektivne vrednosti toka v zaporednem resonančnem vezju, ki se spreminja s frekvenco moči, se imenuje krivulja tokovne amplitude frekvence ali tokovna resonančna krivulja zaporednega resonančnega vezja. Iz slike 5 (b) je razvidno, da ko je cu ena. Ko rT tok v tokokrogu doseže največjo vrednost, tj. - JI Ko CO odstopa od 09. Zaradi povečanja reaktanse x se poveča impedanca z tokokroga in zmanjša tok; odstopati. Dlje ko je stran, večje je zmanjšanje toka
Tokovna resonančna krivulja kaže, da zaradi resonančnih značilnosti serijskega resonančnega kroga ustvarja velik tok blizu frekvence CO in majhen tok daleč stran od cU. To nakazuje, da ima serijsko resonančno vezje različne odzive na signale različnih frekvenc, kar kaže, da lahko izbere želeni frekvenčni signal. Zato se serijsko resonančno vezje lahko uporablja kot vezje za izbiro frekvence.
