Trenutno vse več napajalnih kablov z navzkrižno povezano polietilensko izolacijo nadomešča originalne napajalne kable, napolnjene z oljem, izolirane s papirjem, tako v mednarodnem kot domačem okolju. Vendar se je zaradi velike zmogljivosti preizkušancev in omejitev preskusne opreme metoda preskusa vzdržljive napetosti enosmernega toka dolgo uporabljala v preskusnih metodah pred delovanjem navzkrižno povezanih kablov. V zadnjih letih so številne raziskovalne ustanove doma in v tujini pokazale, da lahko testiranje enosmernega toka povzroči različne stopnje poškodb kablov iz premreženega polietilena. Nekatere raziskovalne perspektive kažejo, da imajo zamrežene strukture kablov iz polietilena sposobnost shranjevanja in kopičenja unipolarnih preostalih nabojev. Če preostalih nabojev enosmernega toka ni mogoče učinkovito sprostiti po testiranju enosmernega toka, lahko dodajanje vrhov izmenične napetosti k preostalim nabojem enosmernega toka po delovanju povzroči okvaro kabla.
Nekatere domače raziskovalne ustanove verjamejo, da je lahko pri preskusu odpornosti enosmerne napetosti kablov iz navzkrižno povezanega polietilena zaradi učinka prostorskega naboja dejanska električna poljska jakost v izolaciji do 11-krat višja od delovne električne poljske jakosti kabelske izolacije. Kabli, izolirani z navzkrižno povezanim polietilenom, lahko povzročijo resno poškodbo izolacije, tudi če prestanejo preskus enosmernega toka brez okvare. Drugič, zaradi razlike v porazdelitvi poljske jakosti med uporabljeno enosmerno napetostjo in delovno izmenično napetostjo. Preskušanje enosmernega toka ne more resnično simulirati prenapetosti, ki jo kabli lahko prenesejo v delovnih pogojih, in učinkovito zaznati napak v samih kablih in kabelskih spojih ter v gradbenih procesih. Zato je uporaba metod brez enosmernega toka za izvajanje preskusov vzdržljivosti napetosti na navzkrižno-povezanih kablih vedno bolj pozorna. Trenutno se v tujini uporabljajo ultra{8}}napajalniki z ultra nizko frekvenco (XCF) za preskuse odpornosti na napetost srednje in nizkonapetostnih kablov. Vendar zaradi nizke napetosti te vrste XCF še ni primeren za preskušanje visoko{10}}napetostnih kablov 110 kV in več. Na Kitajskem se ta metoda uporablja tudi za nizko{13}}napetostne kable, vendar zaradi omejitev preskusne opreme ni bila široko promovirana. V zadnjih letih je zaradi gradnje in obnove mestnih in podeželskih električnih omrežij vse več navzkrižno{15}}povezanih kablov. Kabli se dajo v obratovanje šele po preizkusu vzdržljive enosmerne napetosti, občasno pa so se zgodili tudi primeri okvare kabla ali kabelske glave pod delovno napetostjo. Torej vsi raziskujejo nove eksperimentalne metode.
Frekvenca testiranja
Zaradi velike kapacitivnosti kablov so tradicionalni preskusni transformatorji močnostne frekvence zajetni in zajetni, visokotokovni delovni viri energije pa niso lahko dostopni na mestu. zatoserijska resonančna AC oprema za testiranje vzdržljive napetostise na splošno uporablja. Njegovo vhodno moč je mogoče znatno zmanjšati, težo je mogoče zmanjšati in je enostaven za uporabo in transport. V začetni fazi so se običajno uporabljale serijske resonančne naprave indukcijskega tipa (50 Hz), vendar imajo slabosti, kot sta slaba avtomatizacija in visok hrup. Zato se dandanes večinoma uporablja oprema za serijsko resonančno testiranje s frekvenčno modulacijo (30–300 Hz), ki lahko pridobi višje kakovostne številke (vrednosti Q) in ima prednosti, kot so samodejno uglaševanje, več zaščit, nizek hrup in prilagodljive metode kombiniranja (veliko zmanjšanje teže enega kosa).
standardno vprašanje
Zaradi težav z zmogljivostjo in prostornino opreme trenutno v državi ni ustreznih standardov za izvajanje preizkusov vzdržljive napetosti izmeničnega toka na visoko-napetostnih napajalnih kablih po namestitvi na lokaciji. Vendar pa so zaradi prej omenjenih razlogov ljudje sprožili tudi nekaj vprašanj o standardih za testiranje vzdržljive napetosti enosmernega toka. "Smernice za preizkušanje sprejemljivosti zaključka visokonapetostnih stisnjenih izoliranih kablov", ki jih je predlagala delovna skupina 21 mednarodne konference CIGRI o velikih električnih omrežjih, vzbujajo dvome o trenutni metodi preskusa vzdržljive napetosti enosmernega toka in priporočajo uporabo preskusnih metod izmeničnega toka pri električni frekvenci in približni električni frekvenci (30-300Hz). V standardu IEC 60840 je poleg prvotnega preskusnega standarda za enosmerni tok standardu za testiranje kablov po namestitvi 45–150 kV dodan preskusni standard za izmenični tok 1,7U0 5-minuto ali 1U0 24-uro. Na ravni 220 kV osnutek IEC 62067/CD prekliče standard za testiranje enosmernega toka pri preskusih polaganja kablov in zahteva le testiranje izmeničnega toka, ki je 20–300 Hz 1,4U0 za 60 minut. Za izvedbo učinkovitejših primopredajnih preskusov na zamreženih kablih po izgradnji je revidirana vsebina "Kodeksa za primopredajo in preventivno preskušanje električne opreme" dodala standard za preskus vzdržljive napetosti izmeničnega toka za kable v odseku preskusa vzdržljive napetosti glavne izolacije. Pozneje so številne regije na Kitajskem uvedle tudi ustrezne lokalne standarde testiranja, pri čemer so frekvence testiranja večinoma v razponu od 30–300 Hz. Testna napetost za srednje in nizkonapetostne kable je 1,6-2,0-kratna fazna napetost, medtem ko je preskusna napetost za visokonapetostne kable na splošno 1,4-1,7-kratna fazna napetost. Glede na specifično lokacijo je priporočljivo, da je frekvenca testiranja za srednje in nizkonapetostne kable 45-65 Hz, za visokonapetostne kable pa 35-75 Hz.
Izbira opreme
Kabli z napetostnimi nivoji 35 kV in manj se pogosto uporabljajo in zahtevajo veliko eksperimentalnega dela, zato mora biti ta vrsta preskusne naprave za vzdržljivost napetosti majhna in majhna. Tako je bila rojena prenosna naprava za testiranje odpornosti napetosti kabla, ki jo proizvaja Huatian Power.
V tem sistemu je zahtevano, da teža komponent, ki jih lahko na lokaciji premika ena oseba, ne sme presegati 30 kg, teža komponent, ki jih lahko na lokaciji premikata dve osebi, pa ne sme presegati 60 kg, kar je primerno za-premikanje na lokaciji. Reaktorski del je izdelan iz suhe epoksi litine, ki je lepa in zanesljiva ter primerna za zahteve različnih vrst kablov. Ta sistem ima naslednje značilnosti:
(1) enostavno upravljanje s funkcijo samodejnega/ročnega uglaševanja; Velik zaslon prikazuje parametre, kot so napetost, tok in frekvenca; Opremljen s prenapetostnimi in pretokovnimi nastavitvami in zaščitnimi funkcijami; Opremljen s funkcijo zaščite pred uglasitvijo; Opremljen s funkcijo samodejnega merjenja časa in časa za izklop; Regulacija napetosti ima funkcijo ničelnega zagona, ki zagotavlja varnost uglaševanja in pospeševanje ničelnega zagona visoko-napetostnih tokokrogov;

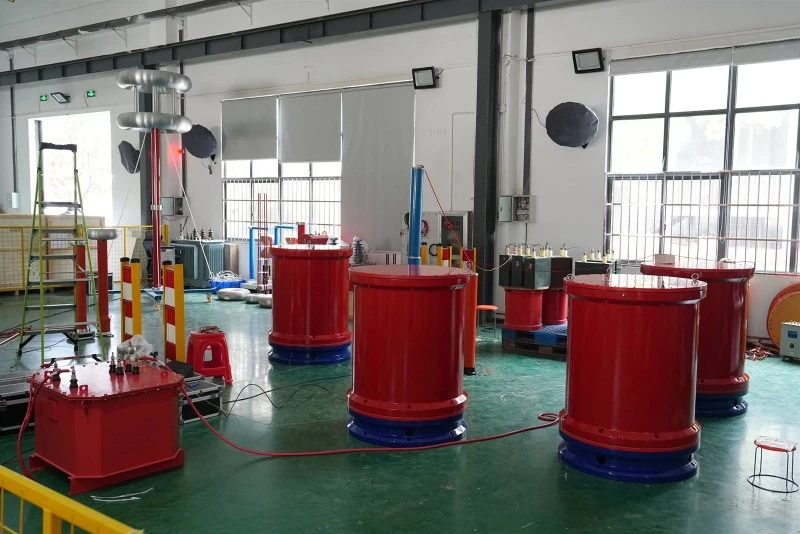

(2) Za konfiguracijo se uporablja več sklopov prožnih reaktorjev, preizkušena oprema pa se lahko uporablja zaporedno ali vzporedno. Število reaktorjev, ki jih je treba pripeljati na lokacijo, je mogoče določiti na podlagi testirane opreme;
(3) Če za primer vzamemo 3kM dolg 10kV kabel (visokonapetostni tok 3A), je teža posameznega reaktorja 35 kg (3 enote), teža krmilne omarice s spremenljivo frekvenco 12 kg in teža vzbujalnega transformatorja 15 kg.
