Serijski resonančni tester vzdržljive napetosti? Wuhan UHV je specializirano za proizvodnjoserijska resonanca, s širokim izborom izdelkov in profesionalnim električnim testiranjem. Najtiserijska resonanca, izberite Wuhan UHV.

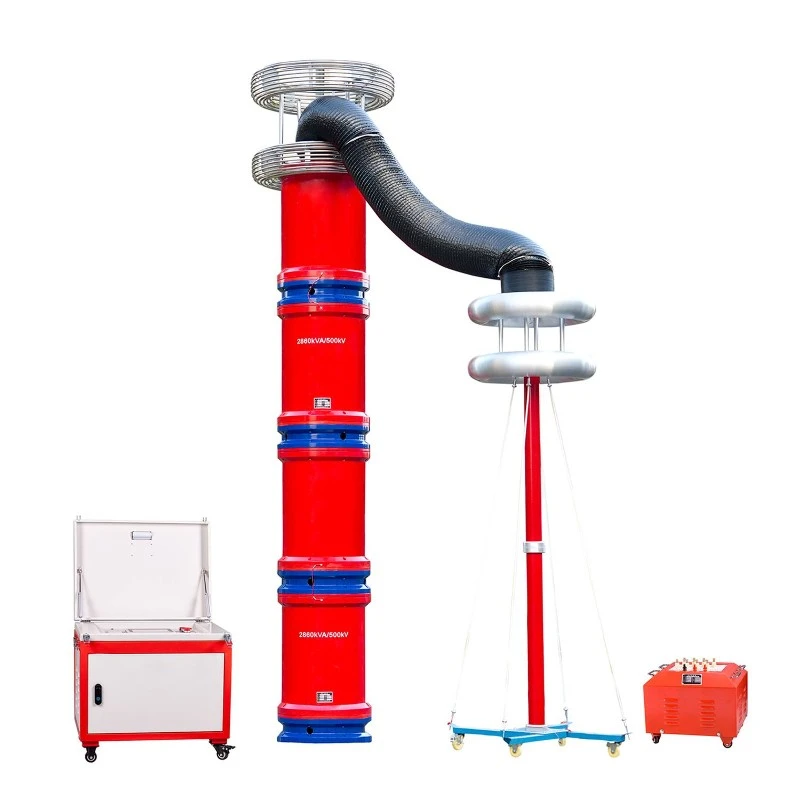

Serijski resonančni tester vzdržljive napetosti: Uporaba principaserijska resonanca, s prilagoditvijo izhodne frekvence regulatorja spremenljive frekvence, induktivnost L reaktorja v tokokrogu in kapacitivnost C preskusnega vzorca doživita serijsko resonanco, resonančna napetost pa je napetost, ki se uporablja za preskusni vzorec. Ta naprava se pogosto uporablja v panogah, kot so energetika, metalurgija, nafta in kemijsko inženirstvo, in je primerna za visoko{1}}zmogljive, visoko-napetostne kapacitivne vzorce, kot so generatorji in transformatorji GIS, primopredajni in preventivni testi za visoko-napetostne-navzkrižno povezane kable, transformatorje, puše itd.
Načelo delovanja serijskega resonančnega testerja vzdržljive napetosti
Napajanje je zagotovljeno prek krmilnika frekvenčne modulacije, preskusna napetost pa se na začetku poveča z vzbujalnim transformatorjem, da se na reaktor L in preskusni vzorec CX prenese visoka napetost. S spreminjanjem izhodne frekvence regulatorja frekvenčne modulacije je vezje v stanju serijske resonance; Prilagodite izhodno napetost regulatorja spremenljive frekvence, da dosežete zahtevano vrednost napetosti za visoko napetost na preskusnem vzorcu. Resonančna frekvenca vezja je odvisna od kapacitivnosti CX preskusnega vzorca in induktivnosti L reaktorja.
Preskusna metoda za serijski resonančni tester vzdržljive napetosti
Najprej znižajte nizko napetost do resonančne točke sistema, nato povečajte amplitudo preskusne napetosti, da dosežete določeno vrednost napetosti na preskusnem vzorcu. Po vzdrževanju določenega časa pri sekundarni napetosti znižajte napetost na nič, da zaključite celoten preskusni postopek
Motnje v delovanju in vzroki zaporednega testerja vzdržljivosti resonančne napetosti
1. Gostitelj ne najde resonančne točke.
Razlog: Resonančna točka sistema je zunaj izhodnega frekvenčnega območja gostitelja; Napaka sistemskega ožičenja; Sistem ni zanesljivo ozemljen; Visokonapetostni povratni signal vzorčenja odprt tokokrog ali nezanesljiva povezava; Testni vzorec ima okvaro.
2. Ponastavitev gostitelja.
Vzrok: nihanja v napajanju gostitelja; motnje zunanjega močnega magnetnega polja; Gostitelj ni zanesljivo ozemljen;
3. Nizka vrednost Q pomeni, da napetost ne more narasti ali ne naraste visoko.
Razlog: (1) Kapacitivnost reaktorja se ne ujema s kapacitivnostjo preskusnega vzorca in resonančne točke ni mogoče natančno najti;
(2) Izguba vzorca je velika in sistemska vrednost Q je prenizka;
(3) Visokonapetostna izhodna napetost vzbujalnega transformatorja je nizka;
(4) Visok{1}}napetostna povezovalna žica je predolga ali ne uporablja visoko-napetostnega odvodnega voda
