Thenaprava za resonančno vzdržljivo napetost s spremenljivo frekvencouporablja princip serijske resonance, vzbuja serijsko resonančno vezje z vzbujevalnim transformatorjem, prilagaja izhodno frekvenco regulatorja spremenljive frekvence in povzroči, da induktivnost vezja L in preskusni vzorec C zaporedno resonirata. Resonančna napetost je napetost, uporabljena na preskusnem vzorcu. Celoten kompletresonančna oprema s spremenljivo frekvencose široko uporablja v panogah, kot so energetika, metalurgija, nafta in kemijsko inženirstvo, in je primeren za predajo in preventivno preskušanje kapacitivnih vzorcev z visoko-zmogljivostjo in visoko-napetostjo.

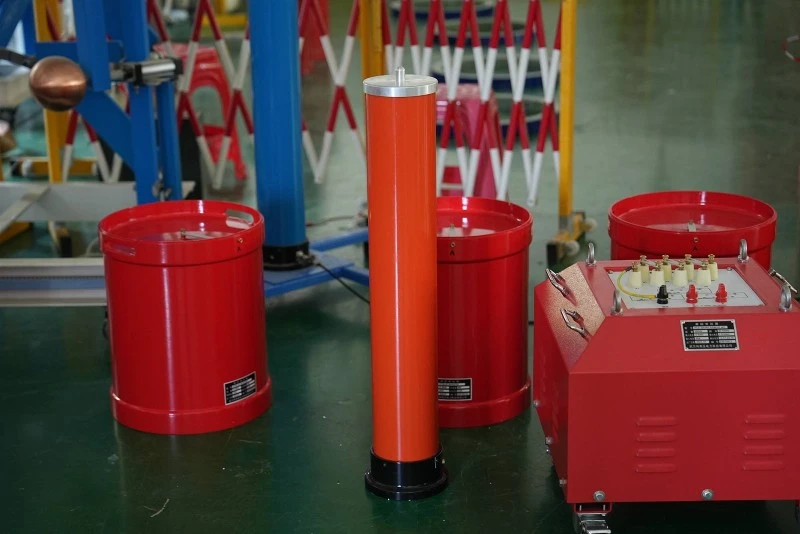

Thenaprava za resonančno vzdržljivo napetost s spremenljivo frekvencov glavnem je sestavljen iz regulatorja spremenljive frekvence, vzbujalnega transformatorja, visoko-napetostnega reaktorja, visoko{1}}napetostnega delilnika napetosti itd. Krmilniki spremenljive frekvence so razdeljeni v dve kategoriji: namizni krmilniki z 20 KW in več ter prenosni krmilniki z 20 kW in manj; Celoten sklop resonančne opreme s spremenljivo frekvenco je sestavljen iz krmilnika in filtra. Glavna funkcija krmilnika s spremenljivo frekvenco je pretvorba sinusnega vala napajalne frekvence 380 V ali 200 V AC s fiksno amplitudo in frekvenco v sinusni val z nastavljivo amplitudo in frekvenco. In zagotovi moč za celotno opremo. Funkcija vzbujalnega transformatorja je dvigniti izhodno napetost napajalnika s spremenljivo frekvenco na ustrezno preskusno napetost. Visok{11}}reaktor L je pomemben sestavni del resonančnega tokokroga. Ko je močnostna frekvenca enaka 1/(2 π√ LCX), je podvržen zaporedni resonanci s preskusnim vzorcem CX.
Thenaprava za serijo resonančne vzdržljive napetosti za pretvorbo frekvenceuporablja več{0}}stopenjsko metodo superpozicije in več reaktorjev je mogoče uporabiti vzporedno ali zaporedno. Delilnik napetosti se uporablja za merjenje preskusne napetosti in se lahko uporablja tudi kot kompenzacijski kondenzator za testne vzorce majhne kapacitivnosti, kar omogoča resonančni frekvenci za dokončanje preskusov vzdržljive napetosti izmeničnega toka za različno električno opremo v območju 30–300 Hz. Osnovno načelo serijske resonance s spremenljivo frekvenco je uporaba nastavljive (30–300 Hz) serijske resonančne preskusne opreme za resonančno reakcijo s kondenzatorjem preskusnega predmeta za ustvarjanje izmenične preskusne napetosti.
Načelo frekvenčne pretvorbe zaporedne resonančne napetostne vzdržljivosti
Ko je frekvenca vezja f=1/2 π√ LC, se v vezju pojavi resonanca in napetost na preskusnem vzorcu je Q-kratnik izhodne napetosti visokonapetostnega konca vzbujalnega transformatorja. Q je faktor kakovosti sistema, ki je večkratnik napetostne resonance, ki se na splošno giblje od desetin do stotin ali več. Najprej prilagodite izhodno frekvenco napajalnika s spremenljivo frekvenco, da inducirate zaporedno resonanco v vezju, nato pa prilagodite izhodno napetost napajalnika s spremenljivo frekvenco pod pogojem resonance vezja, da dosežete preskusno vrednost vzorčne napetosti. Zaradi resonance vezja lahko manjša izhodna napetost napajalnika s spremenljivo frekvenco ustvari višjo preskusno napetost na testnem vzorcu CX.
