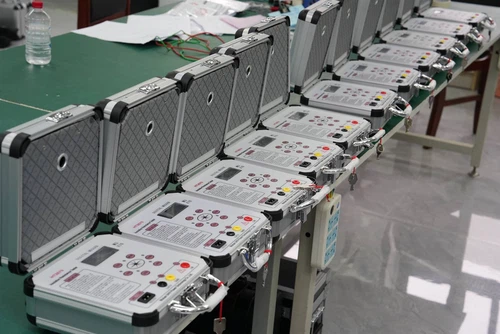

Tester za ozemljitveno odpornost pod UHV Power lahko pomaga mnogim delavcem, da bolj priročno izvajajo različne teste moči.
Ozemljitvena odpornost vključuje zemeljsko žico in samo ozemljitveno telo. Kontaktna odpornost med upori, ozemljitvenimi telesi in ozemljitvenimi upori, pa tudi ozemljitvena odpornost med dvema ozemljenimi telesi ali ozemljitvenim uporom ozemljitvenega telesa, dosežejo neskončnost. Obseg ozemljitvenega upora neposredno odraža električni stik med njimi. Stopnja opreme in ozemljitve odraža tudi velikost ozemljitvenega omrežja. Koncept ozemljitvene odpornosti je uporaben le za majhne ozemljitvene omrežja. Ko se območje pokritosti ozemljitvenega omrežja povečuje in se upornost tal zmanjšuje, postaja induktivna komponenta ozemljitvene impedance vse pomembnejša.
Skupne metode za testiranje ozemljitvenega upora vključujejo:
1. Dve točka metoda
Na ta način se odpornost obeh elektrod zaporedno meri tako, da se priključimo sponke P1 in C1 na ozemljitveno elektrodo, ki jo je treba preizkusiti, P2 in C2 pa sta povezana, da ločita vse kovinske ozemljitvene točke.
Metoda z dvema točkama je najpreprostejši način za odčitavanje odčitavanja tal, vendar ni tako natančna kot metoda tritočkov in jo je mogoče uporabiti le, kadar je to potrebno. To je učinkovita metoda za hitro testiranje povezav in prevodnikov med priključnimi točkami.
Pozor: Preizkušena ozemljitvena elektroda mora biti dovolj daleč od pomožnega stika, da preseže svoj vpliv.
2. metoda tri točke
Tritočkovna metoda je temeljito zanesljiva metoda testiranja. Uporablja se za merjenje ozemljitvene upornosti ozemljitvene elektrode. S testerjem s štirimi terminali priključite sponke P1 in C1 na instrumentu in jih priključite na preizkušeno mleto elektrodo. Obenem zapeljajte referenčno palico C2 neposredno v tla in jo držite čim bolj daleč od elektrode. Nato potencialno referenčno točko P2 pripeljite v tla in C2 skozi določeno število točk na ravni črti med C1 in zabeležite odčitek upora vsake točke P2.
3. Metoda štiri točke
Ta metoda je pogosto uporabljena tehnika za merjenje upornosti tal in je ključnega pomena za oblikovanje električnih ozemljitvenih sistemov. Pri tej metodi se štiri majhne elektrode poganjajo v tla na isti globini in enaki razdalji (v ravni črti) in izmerijo.
Vlaga in slanost tal v bistvu vplivata na njegovo električno upornost, na merjenje upornosti tal pa vplivajo tudi obstoječe ozemljitvene elektrode; Če je zakopani prevodni objekt v stiku s tlemi dovolj blizu, da spremeni način preskusnega toka, bo odčitavanje neveljavno, zlasti za velike ali dolge predmete.
4. Metoda vpenjanja
Edinstvenost metode objemka je v njegovi sposobnosti merjenja odpornosti, ne da bi odklopili ozemljitveni sistem. Je hiter in preprost ter vključuje ozemljitev in splošno ozemljitveno odpornost pri merjenju.
Z vpetjem instrumenta za merjenje ozemljitvenega upornega upornega vjemnika okoli testirane ozemljitvene elektrode je podoben metodi merjenja toka z objemko večmetričnega toka. Tester uporablja znano napetost skozi oddajno tuljavo brez neposredne električne povezave in meri tok, ki gre skozi njega. Sprejemna tuljava izvaja test z visoko frekvenco, da bi transformator čim manjši in praktičen.
