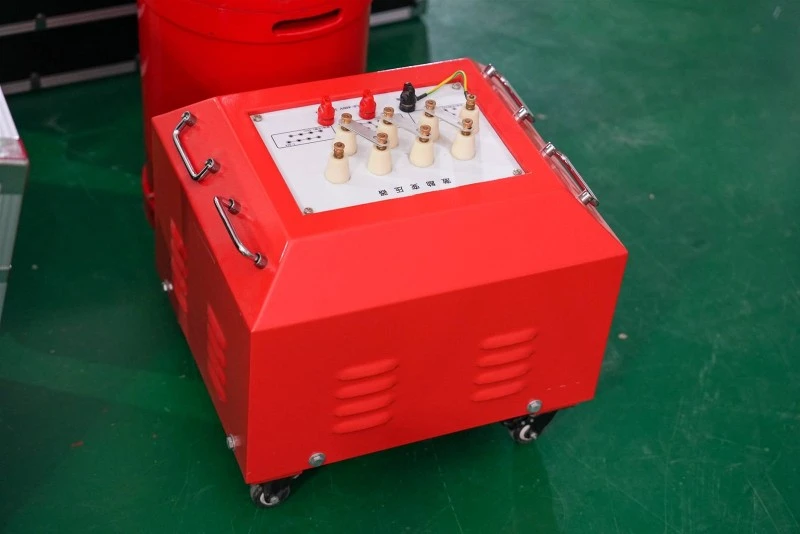

Celoten kompletpreskusna oprema za serijsko resonančno pretvorbo frekvencesestoji iz napajalnika za regulacijo frekvence in napetosti, vzbujalnega transformatorja, reaktorja in kapacitivnega delilnika napetosti; Celoten komplet opreme za serijsko resonančno testiranje pretvorbe frekvence sprejme metodo prilagajanja napajalne frekvence, da se doseže resonanca med reaktorjem in testiranim kondenzatorjem ter pridobi visoka napetost in visok tok na testiranem predmetu. Je nova metoda visokonapetostnega testiranja in se pogosto uporablja doma in v tujini.
Preizkus vzdržljive napetosti izmeničnega toka različnih velikih močnostnih transformatorjev, električnih kablov, parnih turbin, hidrogeneratorjev in druge kapacitivne opreme je treba izvajati redno v strogem skladu s preskusnimi predpisi za celoten sklop opreme za serijsko resonančno testiranje frekvenčne pretvorbe. V pogojih električne frekvence so zaradi velike kapacitivnosti preskusnega predmeta ali visokih zahtev glede preskusne napetosti tudi visoke zahteve glede zmogljivosti moči resonančne preskusne opreme s spremenljivo frekvenco.
Pogoste težave in metode za odpravljanje težav celotnega sklopa preskusna oprema za serijsko resonančno pretvorbo frekvence
1. Ventilator celotnega sklopanaprava za serijsko resonančno pretvorbo frekvencene more začeti:
Pojav: Po zaustavitvi v sili, zaščita pred napakami in zaščita pred razglasitvijo. Gumb za ponastavitev napake ni bil pritisnjen.
Vzrok: Visoka notranja temperatura, toplotna zaščita napajalnih komponent;
Metoda izključitve: Izklopite napajanje niza resonančnih testov s spremenljivo frekvenco, pustite stati približno 30 minut, znova vklopite napajanje, pritisnite gumb "ponastavi" na plošči niza resonančnih testov s spremenljivo frekvenco in nato zaženite niz resonančnih testov s spremenljivo frekvenco. Če ventilatorja še vedno ni mogoče zagnati, se obrnite na proizvajalca serijske resonančne testne opreme za pretvorbo frekvence, ki je ni mogoče razstaviti!
2. Ni mogoče dokončati samodejne prilagoditve. Ni mogoče najti resonančne točke:
Pojav: Krivulja uglaševanja je popolnoma ravna črta in po končanem uglaševanju je celoten nizpreskusna oprema za serijsko resonančno pretvorbo frekvenceopozarja, da ni resonančne točke;
Vzrok: Slaba ozemljitev vezja in nepravilno ožičenje preskusnega vezja. Instrument naprave ima odprto vezje.
S to metodo preverimo, ali je naprava zanesljiva, preverimo vklop/izklop visoko- in nizkonapetostnih tuljav vzbujalnega transformatorja in ali obstajajo odprte točke v ozemljitveni priključni žici. a. Preverite kontinuiteto vsakega reaktorja; b. Preverite neprekinjenost signalne linije napetostnega delilnika, c. Preverite kontinuiteto visoko- in nizkonapetostnih kondenzatorskih krakov napetostnega delilnika, d. Ko se naprava sama ojačuje in ni resonančne točke, je treba preveriti tudi kontinuiteto kompenzacijskega kondenzatorja. Če so vsi deli normalni in še vedno ni resonančne točke, preverite pri proizvajalcu. To je neločljiv instrument!
