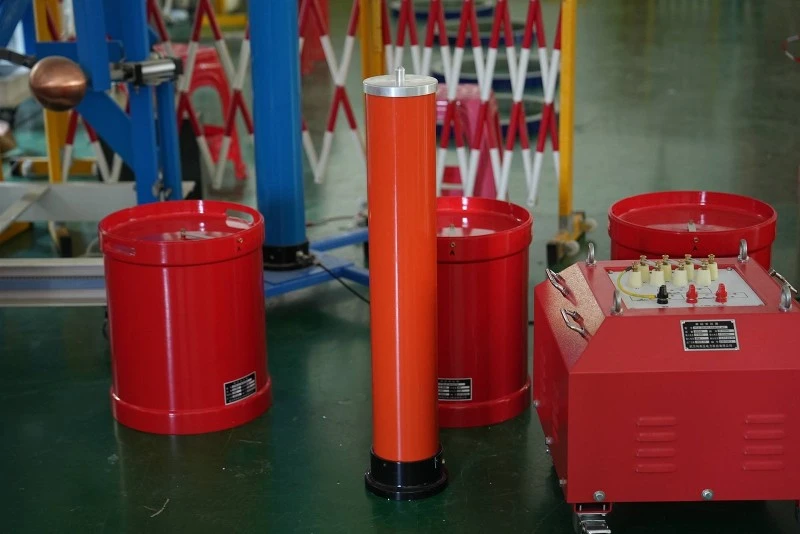

Thenaprava za serijsko resonančno testiranjeje razdeljen na tipe frekvenčne modulacije in induktivne modulacije, ki jih običajno sestavljajo napajalnik s spremenljivo frekvenco, vzbujevalni transformator, reaktor in kapacitivni napetostni delilnik. Preizkušeni izdelek je zaporedno povezan z resonanco s kondenzatorjem reaktorja, delilnik napetosti pa je povezan vzporedno s preizkušanim izdelkom za merjenje resonančne napetosti na preizkušanem izdelku in ustvarjanje prenapetostnega zaščitnega signala.
V zaporednem vezju, sestavljenem iz uporov, induktorjev in kondenzatorjev, ko je kapacitivnost xc enaka induktivnosti xl, tj. xc=xl, sta napetost u in tok i v vezju enaka, vezje pa se obnaša kot upor. Ta pojav se imenujeserijska resonanca; Ko v tokokrogu pride do serijske resonance, je impedanca Z=R ^ 2 (XC-XL) ^ 2 manjša ali enaka R, skupna impedanca je minimizirana in tok doseže največjo vrednost.
Thenaprava za serijsko resonančno testiranje ima naslednje tehnične prednosti:
(1) Naprava za serijsko resonančno testiranje ima prenapetost, previsoki tok, ničelni zagon, razglasitev sistema (flashover), segmentiran napetostni izhod, neodvisen prednastavljen preskusni čas za vsak napetostni segment, 7-palčni barvni zaslon na dotik, tiskanje in shranjevanje podatkov v realnem času, izhodno vezje s kontaktorjem, izhodno linijo na dotik brez sprožitve varnosti električnega parkiranja, odpravljanje varnostnih nevarnosti.
(2) Prenapetost, previsoki tok, kateri koli prednastavljeni čas, standardni sinusni izhod, frekvenčno območje 30 manj kot ali enako 300 Hz, hiter odziv zaščite pred preskokom.
(3) Vhod širokega razpona napetosti, vhod široke frekvence, prilagodljiv na 50 Hz. Generator in industrijski napajalnik lahko delujeta normalno.
(4) Popolnoma samodejni način dela.
(5) En napajalnik s spremenljivo frekvenco lahko hkrati nadzoruje izhod več napajalnikov s spremenljivo frekvenco in samo enega od njih je treba upravljati. Stranke lahko najprej kupijo komplet z majhno kapaciteto, če pa ta ni dovolj, lahko kasneje kupijo več kompletov za vzporedno uporabo. Cena ugodna, uporaba pa bolj prilagodljiva.
(6) Povpraševanje po zmogljivosti za kable 110 kV in več je razmeroma veliko. Musen Electric uporablja reaktorje z votlim jedrom, več serijskih vzporednih nadomestnih metod, koliko serijskih vzporednih načinov je potrebnih, delovanje ene osebe, enostavno razstavljanje in sestavljanje ter mobilnost, ki rešuje težave teže in uporabe.
Thenaprava za serijsko resonančno testiranjeje primeren za preizkušanje vzdržljive napetosti izmeničnega toka 10 kV, 35 kV, 110 kV, 220 kV in 500 kV polietilenskih navzkrižno-napetostnih kablov, preizkušanje vzdržljive napetosti izmeničnega toka GIS (popolnoma zaprta izolirana transformatorska postaja), primopredajno in preventivno preskušanje visokozmogljivih visoko{6}}napetostnih kapacitivnih izdelkov za preizkušanje in vzdržljivost električne frekvence testiranje. Napetostno testiranje velikih transformatorjev in generatorskih agregatov, indukcijsko vzdržljivo napetostno testiranje energetskih transformatorjev.
