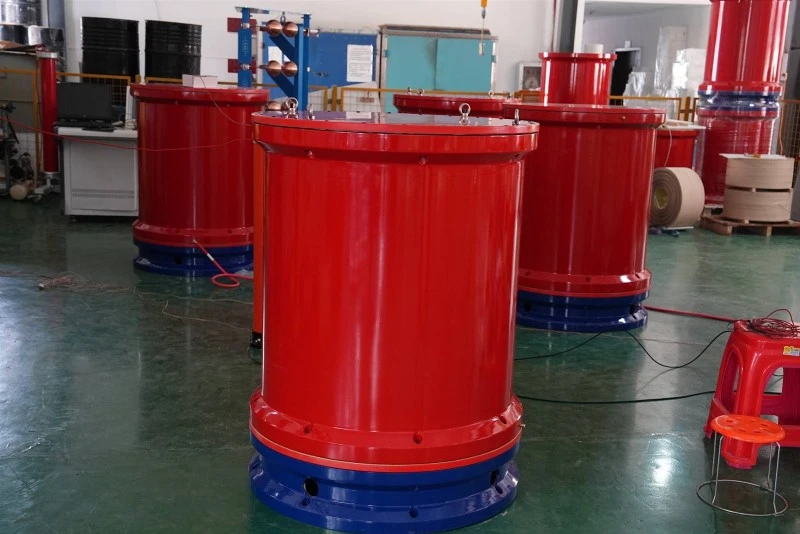

Zgodovinaserijska resonanca (znana tudi kot oprema za testiranje vzdržljive napetosti AC)je priljubljen tip serijskega resonančnega pretvornika v šestdesetih in sedemdesetih letih prejšnjega stoletja, ki lahko doseže dobro mehko preklapljanje z ustreznim mrtvim časom. Sodobna CNC-tehnologija je dodala veliko vitalnosti temu klasičnemu pretvorniškemu vezju, primernemu za predajo in preventivno testiranje visoko{3}}zmogljivih, visoko{4}}napetostnih kapacitivnih vzorcev, kot so napajalni kabli, GIS stikala, transformatorji itd.
noterserijska resonanca, ko je vir napetosti uporabljen na induktorju in kondenzatorju, zaradi kratkega stika L in C v zaporedni resonanci, vira napetosti ni mogoče skleniti kratkega stika, zato je treba upor povečati; Ko vrednost upora ostane konstantna, določite zaporedni resonančni tok. Kar zadeva moč, induktorji in kondenzatorji izmenjujejo prenos brez upoštevanja izgub; Ko se kondenzator izprazni, se polni, medtem ko se induktor polni.
V vzporednem resonančnem napajalniku s konstantno napetostjo je povprečni kvadratni tok induktorja in kondenzatorja fiksen in odvisen samo od velikosti induktorja in kondenzatorja. Le če je tokovni vir konstanten, se lahko poveča upor, da se spremenijo tokovne vrednosti induktorja in kondenzatorja. Ko ostanejo pogoji nespremenjeni, ostane tudi moč nespremenjena, podobno kot pri zaporedni resonanci.
Ko motor zaporedno resonira, je zaradi upora tuljave motorja tok tuljave motorja pri fiksni napetosti teoretično neskončen. Zato ni neskončen, vendar bo močno presegel nazivni tok. Zaradi fiksne impedance tuljave motorja se tok poveča, napetost na obeh koncih tuljave se poveča, energija vzbujanja se poveča in moč se poveča. Vendar pa je tuljava motorja zaradi velikega toka nagnjena k izgorevanju.
Pri vzporedni resonanci vzporednih kondenzatorjev je zaradi prisotnosti vira napetosti in napetosti na induktorju in kondenzatorju tok na obeh koncih induktorja konstanten. Vendar pa sta zaradi kompenzacije kondenzatorja faza napetosti in toka enaka, s čimer se poveča napajanje, to je fazni kot p=u * i * cos. Načelo vzporedne resonance je vir toka, ki se nekoliko razlikuje od tega. Zaradi konstantnega toka tokovnega vira, ko tokovni vir resonira vzporedno, sta dva konca L in C zelo odprta in upor neposredno prehaja skozi tokovni vir, to je tok, ki teče skozi tokovni vir, kar poveča napetost na obeh koncih, poveča napetost na obeh koncih L in C in na koncu vodi do povečanja toka.
Osnovni pogoji za serijska resonanca so:
1. Opredelitev zaporedne resonance: V zaporednem vezju RLC, ko sta napetost in tok na sponki vezja v isti fazi, je vezje uporovno, stanje vezja pa se imenuje zaporedna resonanca.
2. Pogoji za zaporedno resonanco.
3. Metode za analizo tokokrogov za doseganje resonance:
(1) Ko je močna frekvenca konstantna, je mogoče prilagoditi velikost L ali C, da dosežete resonanco. (2) Ko sta parametra vezja L in C konstantna, je resonanco mogoče doseči s spreminjanjem frekvence napajanja.
