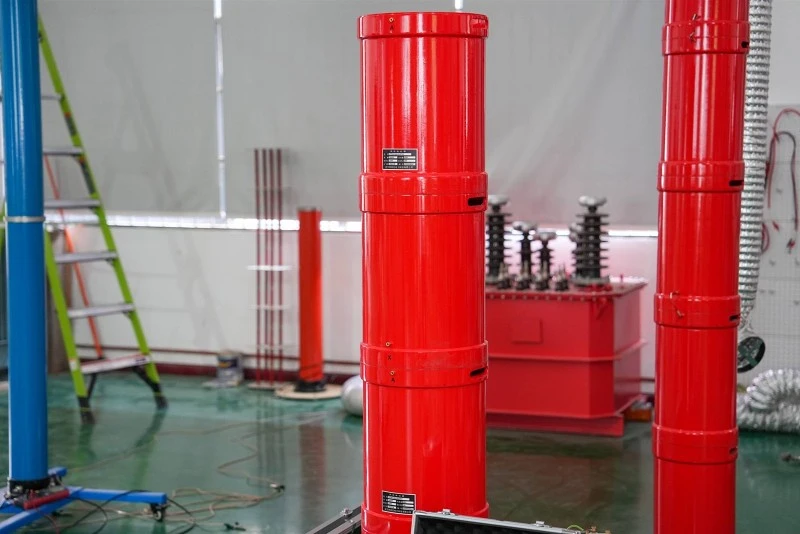

Ko gre zanaprava za serijsko resonančno testiranje, strokovnjaki to dobro poznajo. Naprava za serijsko resonančno testiranje se uporablja predvsem za preizkušanje vzdržljive napetosti izmeničnega toka glavne električne opreme, kot so kabli 10 kV in 35 kV, glavni transformatorji 35 kV, vodila, stikala, izolatorji itd. Lahko izpolnjuje zahteve pogojev testiranja visokonapetostne in nizkotokovne opreme, kot tudi zahteve preskusov vzdržljive napetosti nizke napetosti izmeničnega toka, kot so kabli 10 kV.Nato se bomo naučili metode testiranja naprava za serijsko resonančno testiranje.
(1) The current selection is based on the current IC required by the electrical equipment, and the rated output current IN of the series resonance testing device is selected so that the current IC required by the series resonance testing device is greater than the required current IC, i.e. IN>IC in zahtevani tok IC je mogoče oceniti po naslednji formuli. Nazivni izhodni tok preskusnega transformatorja je IN=770 A
(2) Select the voltage according to the test voltage requirements, choose a series resonance test device with appropriate voltage, and ensure that the rated voltage on the high-voltage side of the test transformer is greater than the test voltage Uc, that is, Un>Uc; Nato preverite, ali se stranska napetost, potrebna za nizko{0}}napetostni preskusni transformator, ujema z-napajalno napetostjo in regulatorjem napetosti na mestu.
(3) Izbira zmogljivosti zaSerijska naprava za resonančni test
Zmogljivost serijske resonančne preskusne naprave mora biti čim večja od izračunanega rezultata, ker med preskusno linijo in preskusno opremo obstaja blodeča kapacitivnost, zaradi česar je ocenjeni preskusni tok manjši od dejanske vrednosti. Zaradi velike kapacitivnosti kabelskih vodov so za izvedbo 50 Hz napetostnega preskusa potrebni preskusni transformatorji velike zmogljivosti, napetostni regulatorji, napajalniki in druga oprema za serijsko resonančno testiranje.
(4) Odkrivanje izolacijskih napak sSerijska naprava za resonančni test
Odkrivanje napak na izolaciji je stroga, učinkovita in neposredna metoda odkrivanja, ki ima odločilen pomen pri ugotavljanju, ali lahko električna oprema še naprej deluje. Je tudi pomembno sredstvo za zagotavljanje ravni izolacije opreme in preprečevanje nesreč zaradi izolacije. Zaznavanje izolacijskih napak testira raven izolacije opreme blizu pogojev delovanja. To je uničujoč preizkus opreme. Lahko povzroči novo poškodbo izolacijskega sloja ali poslabša prvotno poškodbo izolacijskega sloja, vendar te poškodbe med tlakom ne počijo. Poškodba izolacije, ki jo povzroči naprava za serijsko resonančno testiranje, je nepopravljiva. Če se naprava za serijsko resonančno testiranje še naprej uporablja, bo povzročila veliko škodo.
